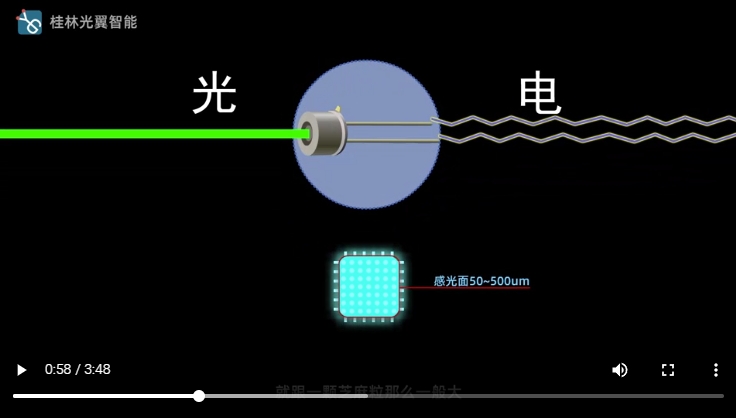

         在一些光學系統中，光需要經過復雜的光學系統，導致光在傳輸過程中產生了非常大的衰減。而我們要能處理光中攜帶的信息，前提是需要把光信號轉成電信號，轉成電之后才方便我們能做精確的測量和計算。假設一個光學系統中，輸出的光功率大小只有-45dbm，而我們要探測如此微弱的光功率應該使用什么辦法呢？您可能最先想到的是通過一個把光轉成電的元器件，把光直接轉成電。的確是通過光電二極管，把光轉成電。光電二極管內部封裝有一個非常微小的光電探測器芯片，感光面也許只有幾十至幾百個um，就跟一顆芝麻粒那么一般大。

        因此，在這種直接把光轉成電，然后再對電信號進行放大的方案中，放大電路就及其關鍵。而要能實現-45dbm光功率的探測，如果光信號本身攜帶著一定頻率的信息，那就意味著要實現放大的同時還需要一定的帶寬能力。所以通常只有APD的光電探測器模塊才能滿足該需求。

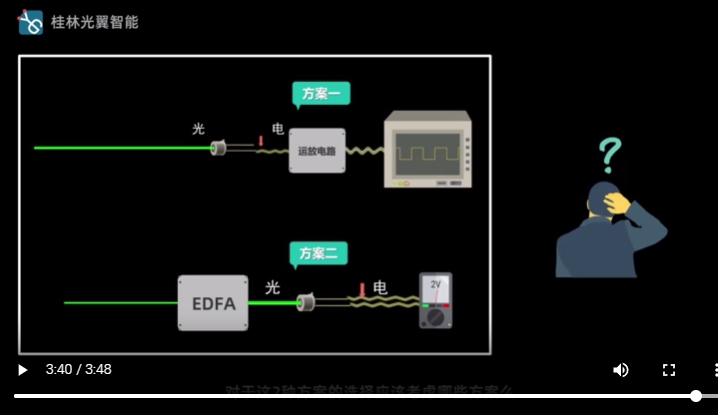

       前面我們介紹了先把光轉成電，然后通過電路進行放大的方案；那么您用5秒鐘快速思考一下，是否有其他的探測方案呢？聰明的你，也許立即就聯想到：前面既然是把光轉成電，然后放大電；那么是否可以先把光放大，然后直接把放大的光直接轉成電呢。

         不錯，這就是方案二，我們可以先通過小信號的EDFA對-45dbm的弱光進行放大，EDFA是通過摻鉺光纖對弱光進行放大，輸入是光信號，輸出也是光信號。通常小信號EDFA可擁有40db的增益，也就是說-45dbm的光功率輸入，輸出的光功率會放大至-5dbm；然后再通過PIN的光電探測器即可把-5dbm光功率轉換成電信號。這樣對于光電探測器來說-5dbm的光功率可以很容易做到mV及V級別的電壓輸出。

       既然2種方案都可以對-45dbm的光進行探測器，那么您覺得哪一種方案更好呢？我們?cè)谠O(shè)計光電系統方案的時候，對于這2種方案的選擇應該考慮那些方案么？期待您的回復。
