2.4x2.4mm可調增益光電探測器 190-1100nm
產品概述：PD510U是一款低噪聲、帶集成放大器的可調增益硅光電探測器，適用于自由空間光學系統。該裝置包括光電二極管、跨阻放大器、驅動級放大器、射頻連接器等。輸出端使用SMA連接器，以減小尺寸并最大限度的提高頻率響應，探測器帶寬和增益共有八個檔位。
關鍵詞：
可調光電探測器
產品型號：PD510U
技術支持：黃工 13427781756 (微信同號，可掃碼）
Email: huangqianyuan@glgyzn.com
由于產品的規格型號參數太多，所以頁面上沒有您要找的參數，并不代表我們沒有相應的產品；添加微信，直接問吧這樣更高效！
產品介紹
1. 概述
PD510U是一款低噪聲、帶集成放大器的可調增益硅光電探測器，適用于自由空間光學系統。該裝置包括光電二極管、跨阻放大器、驅動級放大器、射頻連接器等。輸出端使用SMA連接器，以減小尺寸并最大限度的提高頻率響應，探測器帶寬和增益共有八個檔位。
2. 特點
- 低噪聲，可調增益
- 波長范圍190-1100nm
- SMA輸出接頭
3. 應用
- 光學儀器儀表
- 科研實驗
4. 規格
| 典型值 | |
|---|---|
| 材料 | Si |
| 波長范圍 | 190-1100nm |
| 光敏區域尺寸 | 2.4x2.4mm |
| 響應度 | 0.5A/W @940nm |
| 最大輸出幅度a | 10V |
| 工作電壓 | ±12V |
| 工作電流 | 100mA |
| 輸出阻抗 | 50Ω |
| 輸出耦合方式 | DC |
| 輸出接頭 | SMA female |
| 工作溫度 | -20~65℃ |
| 存儲溫度 | -40~85℃ |
| 0db檔位 | 10db檔位 | ||
|---|---|---|---|
| 增益a | 0.9x103V/W | 增益a | 2.90x103V/W |
| 帶寬b | DC-11MHz | 帶寬b | DC-1.3MHz |
| 噪聲電壓b | 2mV | 噪聲電壓b | 2mV |
| 噪聲等效功率 | 70.1pW/√Hz | 噪聲等效功率 | 28.1pW/√Hz |
| 輸出偏置電壓a | 5mV | 輸出偏置電壓a | 5mV |
| 上升時間 | 32ns | 上升時間 | 270ns |
| 20db檔位 | 30db檔位 | ||
|---|---|---|---|
| 增益a | 0.9x104V/W | 增益a | 2.9x104V/W |
| 帶寬b | DC-1.4MHz | 帶寬b | DC-430kHz |
| 噪聲電壓b | 2mv | 噪聲電壓b | 2mv |
| 噪聲等效功率 | 9.1pW/√Hz | 噪聲等效功率 | 6.3pW/√Hz |
| 輸出偏置電壓a | 5mV | 輸出偏置電壓a | 5mV |
| 上升時間 | 250ns | 上升時間 | 800ns |
| 40db檔位 | 50db檔位 | ||
| 增益a | 0.9x105V/W | 增益a | 2.9x105V/W |
| 帶寬b | DC-110kHz | 帶寬b | DC-40kHz |
| 噪聲電壓b | 2mV | 噪聲電壓b | 3mV |
| 噪聲等效功率 | 4.1pW/√Hz | 噪聲等效功率 | 2.8pW/√Hz |
| 輸出偏置電壓a | 5mV | 輸出偏置電壓a | 5mV |
| 上升時間 | 3.2us | 上升時間 | 8.7us |
| 60db檔位 | 70db檔位 | ||
| 增益a | 0.9x106V/W | 增益a | 2.9x106V/W |
| 帶寬b | DC-11kHz | 帶寬b | DC-4kHz |
| 噪聲電壓b | 4mV | 噪聲電壓b | 5mV |
| 噪聲等效功率 | 2.2pW/√Hz | 噪聲等效功率 | 1.9pW/√Hz |
| 輸出偏置電壓a | 5mV | 輸出偏置電壓a | 5mV |
| 上升時間 | 32us | 上升時間 | 87us |
備注：
a 對于高阻負載
b 對于50Ω負載

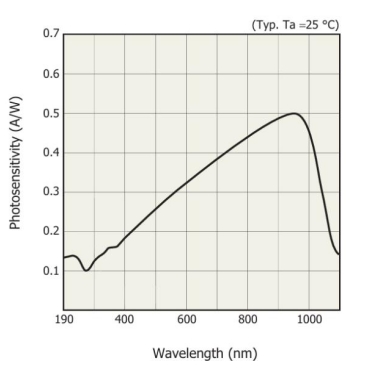

5. 響應曲線
備注：響應曲線為典型值，僅供參考。
6、機械尺寸
