320-1100nm可調增益光電探測器 3.6x3.6mm

產品概述：

PD510A是一款320-1100nm可調增益光電探測器 3.6x3.6mm適用于自由空間光學系統。該裝置包括光電二極管、跨阻放大器、驅動級放大器、射頻連接器等。輸出端使用SMA連接器，以減小尺寸并最大限度的提高頻率響應，探測器帶寬和增益共有八個檔位。

關鍵詞： 可調光電探測器

產品型號：PD510A

技術支持：黃工 13427781756 (微信同號，可掃碼）

Email: huangqianyuan@glgyzn.com

由于產品的規格型號參數太多，所以頁面上沒有您要找的參數，并不代表我們沒有相應的產品；添加微信，直接問吧這樣更高效！

如何搭建光纖振動DVS/DAS系統? 光電探測器模塊如何選型？ mw, dbm功率計算器

產品介紹

1. 概述

PD510A是一款低噪聲、帶集成放大器的可調增益硅光電探測器，適用于自由空間光學系統。該裝置包括光電二極管、跨阻放大器、驅動級放大器、射頻連接器等。輸出端使用SMA連接器，以減小尺寸并最大限度的提高頻率響應，探測器帶寬和增益共有八個檔位。

2. 特點

低噪聲，可調增益
波長范圍320-1100nm
SMA輸出接頭

3. 應用

光學儀器儀表
科研實驗

4. 規格

	典型值
材料	Si
波長范圍	320-1100nm
光敏區域尺寸	3.6x3.6mm
響應度	0.6A/W @940nm
最大輸出幅度a	10V
工作電壓	±12V
工作電流	100mA
輸出阻抗	50Ω
輸出耦合方式	DC
輸出接頭	SMA female
工作溫度	-20~65℃
存儲溫度	-40~85℃

	0db檔位		10db檔位
增益a	0.9x103V/W	增益a	2.90x103V/W
帶寬b	DC-12MHz	帶寬b	DC-1.6MHz
噪聲電壓b	2mV	噪聲電壓b	2mV
噪聲等效功率	70.1pW/√Hz	噪聲等效功率	28.1pW/√Hz
輸出偏置電壓a	5mV	輸出偏置電壓a	5mV
上升時間	25ns	上升時間	200ns

	20db檔位		30db檔位
增益a	0.9x104V/W	增益a	2.9x104V/W
帶寬b	DC-1MHz	帶寬b	DC-260kHz
噪聲電壓b	3mv	噪聲電壓b	3mv
噪聲等效功率	9.1pW/√Hz	噪聲等效功率	6.3pW/√Hz
輸出偏置電壓a	5mV	輸出偏置電壓a	5mV
上升時間	350ns	上升時間	1.5us

	40db檔位		50db檔位
增益a	0.9x105V/W	增益a	2.9x105V/W
帶寬b	DC-90kHz	帶寬b	DC-28kHz
噪聲電壓b	4mV	噪聲電壓b	4mV
噪聲等效功率	4.1pW/√Hz	噪聲等效功率	2.8pW/√Hz
輸出偏置電壓a	5mV	輸出偏置電壓a	5mV
上升時間	4us	上升時間	10us

	60db檔位		70db檔位
增益a	0.9x106V/W	增益a	2.9x106V/W
帶寬b	DC-9kHz	帶寬b	DC-3kHz
噪聲電壓b	5mV	噪聲電壓b	5mV
噪聲等效功率	2.2pW/√Hz	噪聲等效功率	1.9pW/√Hz
輸出偏置電壓a	5mV	輸出偏置電壓a	5mV
上升時間	40us	上升時間	120us

備注：

a 對于高阻負載

b 對于50Ω負載

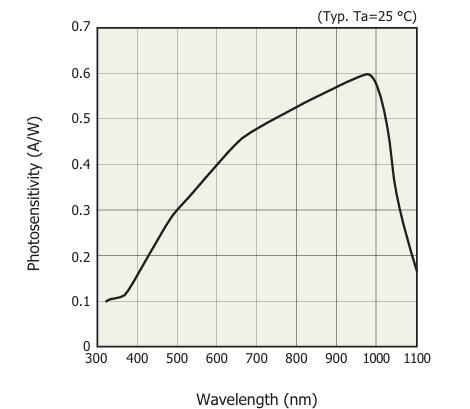

5. 響應曲線

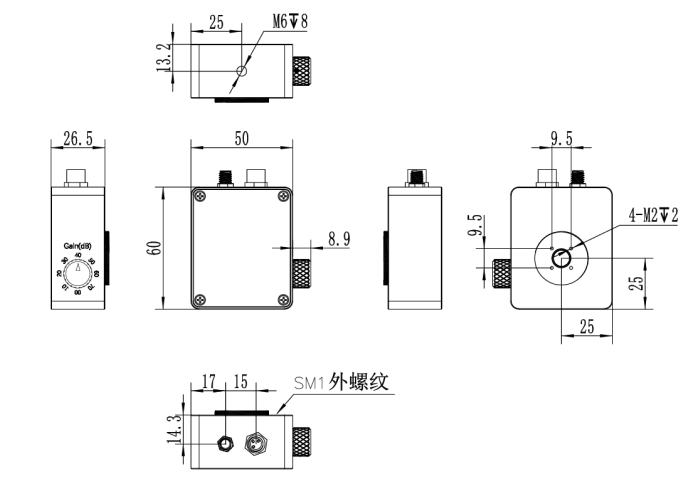

6. 機械尺寸
