1550nm超窄線寬單頻激光器 ≤2 kHz
產品概述：該產品具有窄線寬、高出光功率、波長穩定、噪聲低、功耗低、可靠性高等特點，是一款性能優越的半導體激光器產品。
產品型號：GY-SFL-1550-x
技術支持：黃工 13427781756 (微信同號，可掃碼）
Email: huangqianyuan@glgyzn.com
由于產品的規格型號參數太多，所以頁面上沒有您要找的參數，并不代表我們沒有相應的產品；添加微信，直接問吧這樣更高效！
產品介紹
中心波長 1550nm 超窄線寬單頻激光器是集硅光子芯片技術、ECL外腔激光技術、先進的封裝工藝為一體的高性能半導體激光器產品。
該產品具有窄線寬、高出光功率、波長穩定、噪聲低、功耗低、可靠性高等特點。是一款性能優越的半導體激光器產品。
該產品可以使用在激光雷達、相干探測、光纖傳感、醫療光子、科研設備、3D 測繪及其它領域，亦可根據客戶的應用需求進行定制。
技術優勢
- 硅光子集成芯片技術
- ECL 外腔激光器
- 可調諧光子技術
- 超窄線寬
主要特點
- 超窄線寬 (≤2 kHz)
- 單頻中心波長 1550nm，支持 C 波段任意波長定制
- 出光功率及波長穩定
- 低光噪聲
- 低 RIN 值
- 低功耗
- 14Pin 蝶形封裝
產品應用
- 激光雷達
- 相干探測
- 光纖傳感
- 醫療光子
- 科研設備
- 3D 測繪
產品參數
極限參數：
使用過程中，環境條件及參數設置不可超過如下極限值；否則可能會導致器件的性能不良，縮短產品壽命，或造成器件損壞。因此導致的任何產品問題不在保修范圍內。
| 規格參數 | 簡稱 | 條件 | Min. | Type. | Max. | Unit |
|---|---|---|---|---|---|---|
| 存儲溫度 | Ts | -40 | 85 | ℃ | ||
| LD 正向電壓 | VLD | 1.6 | 1.8 | V | ||
| LD正向電流 | ILD | 300 | mA | |||
| TEC 電流 | ITEC | 1.5 | A | |||
| TEC 電壓 | VTEC | 3 | V |
光學及電氣參數（TLD=25℃）
| 規格參數 | 簡稱 | 條件 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|---|
| 閾值電流 | Ith | CW | 35 | mA | ||
| 中心波長 | λC | 1530 | 1550.12 | 1565 | nm | |
| 出纖光功率 | Pf | CW | 10 | mW | ||
| 洛倫茲線寬* | FWHM | CW | 2 | kHz | ||
| 光噪聲 | PhN | 光噪聲@10Hz | 7E+05 | Hz rms^2/Hz | ||
| 光噪聲 | PhN | 光噪聲@200Hz | 6E+03 | Hz rms^2/Hz | ||
| 相對強度噪聲 | RIN | ≥1kHz | -140 | dB/Hz | ||
| 邊摸抑制比 | SMSR | CW | 55 | dB | ||
| 偏正消光比 | PER | CW | 20 | dB | ||
| 光隔離度 | ISO | 50 | dB | |||
| TEC 設定溫度 | TTEC | CW | 15 | 45 | ℃ | |
| 運行溫度 | To | -20 | 70 | ℃ | ||
| 運行濕度 | % | 5 | 85 | % |
*延時自外差法測定洛倫茲線寬

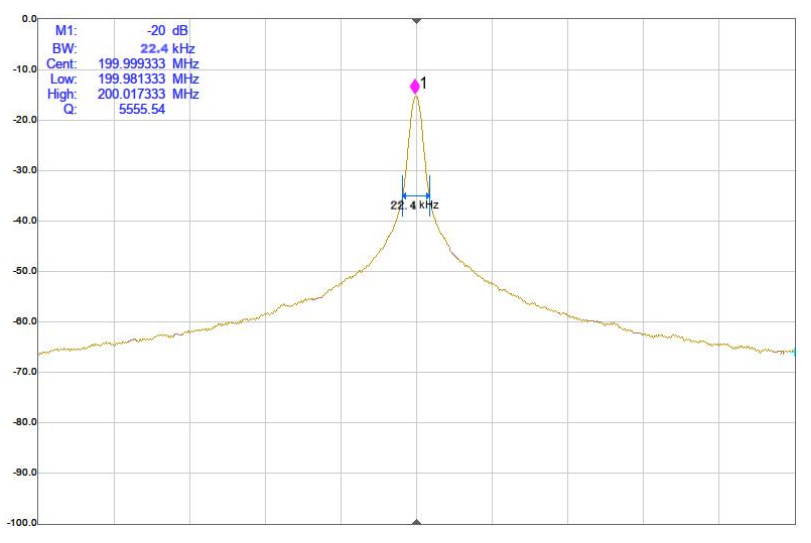

典型洛倫茲線寬（1.12kHz）

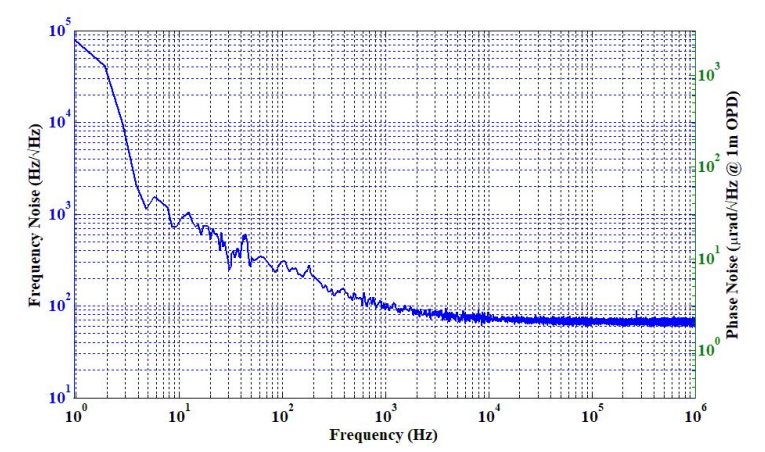

典型光噪聲測試結果

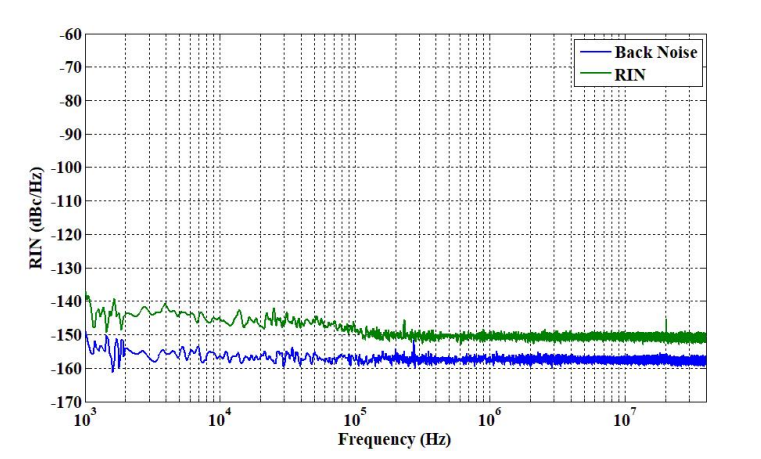

典型 RIN 值測試結果（<-140dBc/Hz@1kHz）
器件管腳定義（N 型管腳）
| 引腳 | 描述 | 引腳 | 描述 |
|---|---|---|---|
| 1 | 制冷器陽極 （ TEC +） | 8 | NC |
| 2 | 熱敏電阻（ Thermistors） | 9 | NC |
| 3 | 背光探測器陽極（ PD -） | 10 | 激光器陽極（LD+） |
| 4 | 背光探測器陰極（ PD +） | 11 | 激光器陽極（LD+） |
| 5 | 熱敏電阻（ Thermistors） | 12 | NC |
| 6 | NC | 13 | 管殼（Case） |
| 7 | NC | 14 | 制冷器陰極 （ TEC -） |

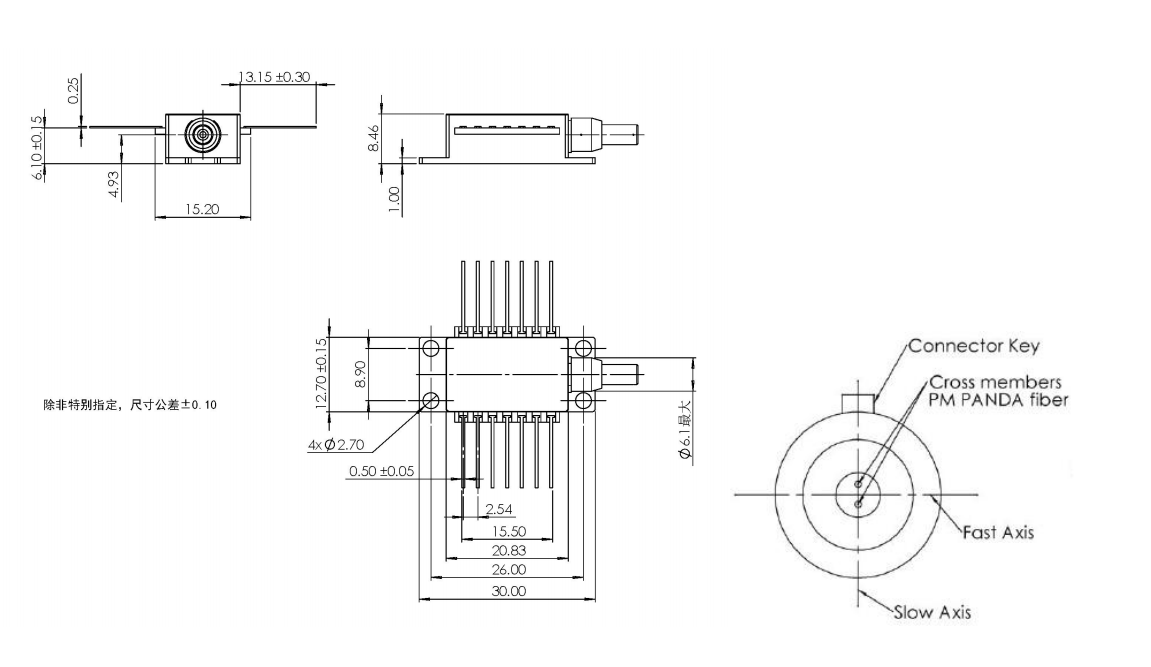

機械制圖及尺寸
尾纖及接口定義
| 編號 | 部件描述 | 參數 | 單位 | 備注 |
|---|---|---|---|---|
| 1 | 尾纖類型 | 熊貓型 PMF φ0.9mm 紅色 | SMF/PMF 可選 | |
| 2 | 尾纖長度 | 1200±10 | mm | |
| 3 | 接口類型 | FC/APC |
訂貨選項
2K線寬
3K線寬
5K線寬
