PD610 放大光電探測器 空間光
產品概述：PD610是一種帶放大電路的光電探測器，適用于自由空間光學系統。該裝置包括光電二極管、跨阻放大器、射頻連接器等，封裝在一個鋁制外殼中。
產品型號：PD610
規格書： 點擊下載
技術支持：黃工 13427781756 (微信同號，可掃碼）
Email: huangqianyuan@glgyzn.com
由于產品的規格型號參數太多，所以頁面上沒有您要找的參數，并不代表我們沒有相應的產品；添加微信，直接問吧這樣更高效！
產品介紹
1. 概述
PD610是一種帶放大電路的光電探測器，適用于自由空間光學系統。該裝置包括光電二極管、跨阻放大器、射頻連接器等，封裝在一個鋁制外殼中。輸出端使用SMA連接器，以減小尺寸并最大限度的提高頻率響應，產品型號覆蓋了多種帶寬。探測器有兩種光譜范圍可選，分別是400-1000nm和1000-1700nm。
2. 特點
- 覆蓋波長范圍400-1700nm
- 帶寬從kHz到GHz
- 低噪聲
- SMA輸出接頭
3. 應用
- 探測弱光信號
- 探測激光脈沖
- 科學實驗
- 分析儀器
4. 規格
Si材料
| 型號 | PD610A-70k | PD610A-500k |
|---|---|---|
| 材料 | Si | |
| 波長范圍 | 320-1100nm | |
| 光敏區域尺寸 | 3.2x3.2mm | |
| 響應度 | 0.6A/W @940nm | |
| 帶寬 | DC-70kHz | DC-500kHz |
| 上升時間 | 5us | 0.7us |
| 增益a | 0.9x10^6V/W | 0.9x10^5V/W |
| 飽和光功率 | 5.4uw | 52uw |
| 最大輸出幅度a | 5V | 5V |
| 輸出偏置電壓a | 10mV | 10mV |
| 噪聲電壓a | 5mV | 3mV |
| 噪聲等效功率 | 1.7pW/√Hz | 3.5pW/√Hz |
| 型號 | PD610A-10M | PD610A-50M | PD610A-200M |
|---|---|---|---|
| 材料 | Si | ||
| 波長范圍 | 320-1000nm | ||
| 光敏區域尺寸 | 0.8mm | ||
| 響應度 | 0.57A/W @800nm | ||
| 帶寬 | DC-10MHz | DC-50MHz | DC-200MHz |
| 上升時間 | 40ns | 8ns | 2ns |
| 增益a | 8.5x104V/W | 5.2x104V/W | 5.5x103V/W |
| 飽和光功率 | 56uw | 84uw | 920uw |
| 最大輸出幅度a | 5V | 5V | 5V |
| 噪聲電壓b | 16mV | 18mV | 18mV |
| 噪聲等效功率 | 6.99pW/√Hz | 9.74pW/√Hz | 45.5pW/√Hz |
| 型號 | PD610A-500M | PD610A-1G |
|---|---|---|
| 材料 | Si | |
| 波長范圍 | 400-1000nm | |
| 光敏區域直徑 | 200um | |
| 響應度 | 0.5A/W @850nm | |
| 帶寬b | DC-500MHz | DC-1GHz |
| 上升時間b | 800ps | 400ps |
| 增益a | 600V/W | 340V/W |
| 飽和光功率 | 6.2dBm (4.2mw) | 7dBm (5mw) |
| 最大輸出幅度a | 2.5V | 1.7V |
| 噪聲電壓b | 5mV | 5mV |
| 噪聲等效功率 | 100.3pW/√Hz | 156.6pW/√Hz |
InGaAs材料
| 型號 | PD610C-50k | PD610C-200k |
|---|---|---|
| 材料 | InGaAs | |
| 波長范圍 | 1000-1700nm | |
| 光敏區域尺寸 | 2x2mm | |
| 響應度 | 0.9A/W @1550nm | |
| 帶寬 | DC-50kHz | DC-200kHz |
| 上升時間 | 7us | 1.8us |
| 增益a | 1.0x10^6V/W | 1.0x10^5V/W |
| 飽和光功率 | 5uw | 50uw |
| 最大輸出幅度a | 5V | 5V |
| 輸出偏置電壓a | 10mV | 10mV |
| 噪聲電壓a | 3mV | 2mV |
| 噪聲等效功率 | 0.9pW/√Hz | 2.4pW/√Hz |
| 型號 | PD610C-10k | PD610C-70k | PD610C-200k |
|---|---|---|---|
| 材料 | InGaAs | ||
| 波長范圍 | 1000-1700nm | ||
| 光敏區域尺寸 | 2x2mm | ||
| 響應度 | 0.9A/W @1550nm | ||
| 帶寬 | DC-10kHz | DC-70kHz | DC-200kHz |
| 上升時間 | 35us | 5us | 1.8us |
| 增益a | 4.5x10^6V/W | 9x10^5V/W | 0.9x10^5V/W |
| 飽和光功率 | -29.6dBm (1.1uw) | -22.6dBm (5.5uw) | -12.6dBm (55.5uw) |
| 最大輸出幅度a | 5V | 5V | 5V |
| 輸出偏置電壓a | 15mV | 10mV | 10mV |
| 噪聲電壓a | 5mV | 3mV | 2mV |
| 噪聲等效功率 | |||
| 型號 | PD610C-500M | PD610C-1G |
|---|---|---|
| 材料 | InGaAs | |
| 波長范圍 | 1000-1700nm | |
| 光敏區域直徑 | 70um | |
| 響應度 | 0.9A/W @1550nm | |
| 帶寬 | DC-500MHz | DC-1GHz |
| 上升時間 | 800ps | 400ps |
| 增益a | 1100V/W | 610V/W |
| 飽和光功率 | 3.6dBm (2.3mw) | 6dBm (4mw) |
| 最大輸出幅度a | 2.5V | 2.5V |
| 噪聲電壓a | 4mV | 4mV |
| 噪聲等效功率 | 41.7pW/√Hz | 85.6pW/√Hz |
| 型號 | 探測器公共參數 |
|---|---|
| 工作電壓 | 9-12V |
| 工作電流 | <200mA |
| 輸出阻抗 | 50Ω |
| 輸出耦合方式 | DC |
| 輸出接頭 | SMA female |
| 工作溫度 | -20~65℃ |
| 存儲溫度 | -40~85℃ |
備注：
a 對于高阻負載
b 對于50Ω負載

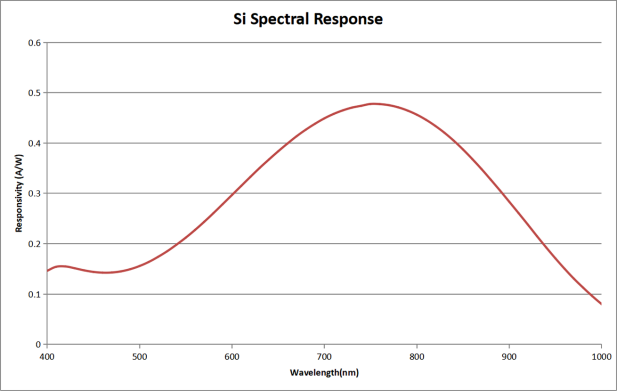

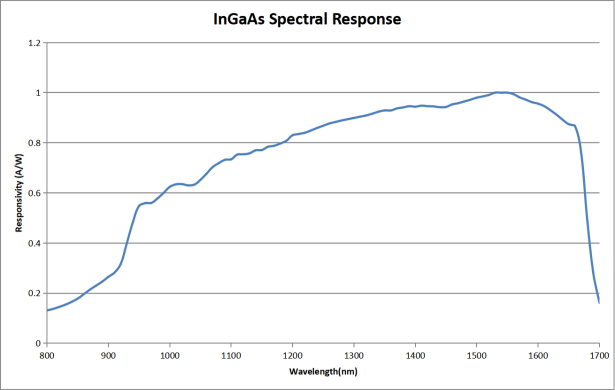

5. 響應曲線

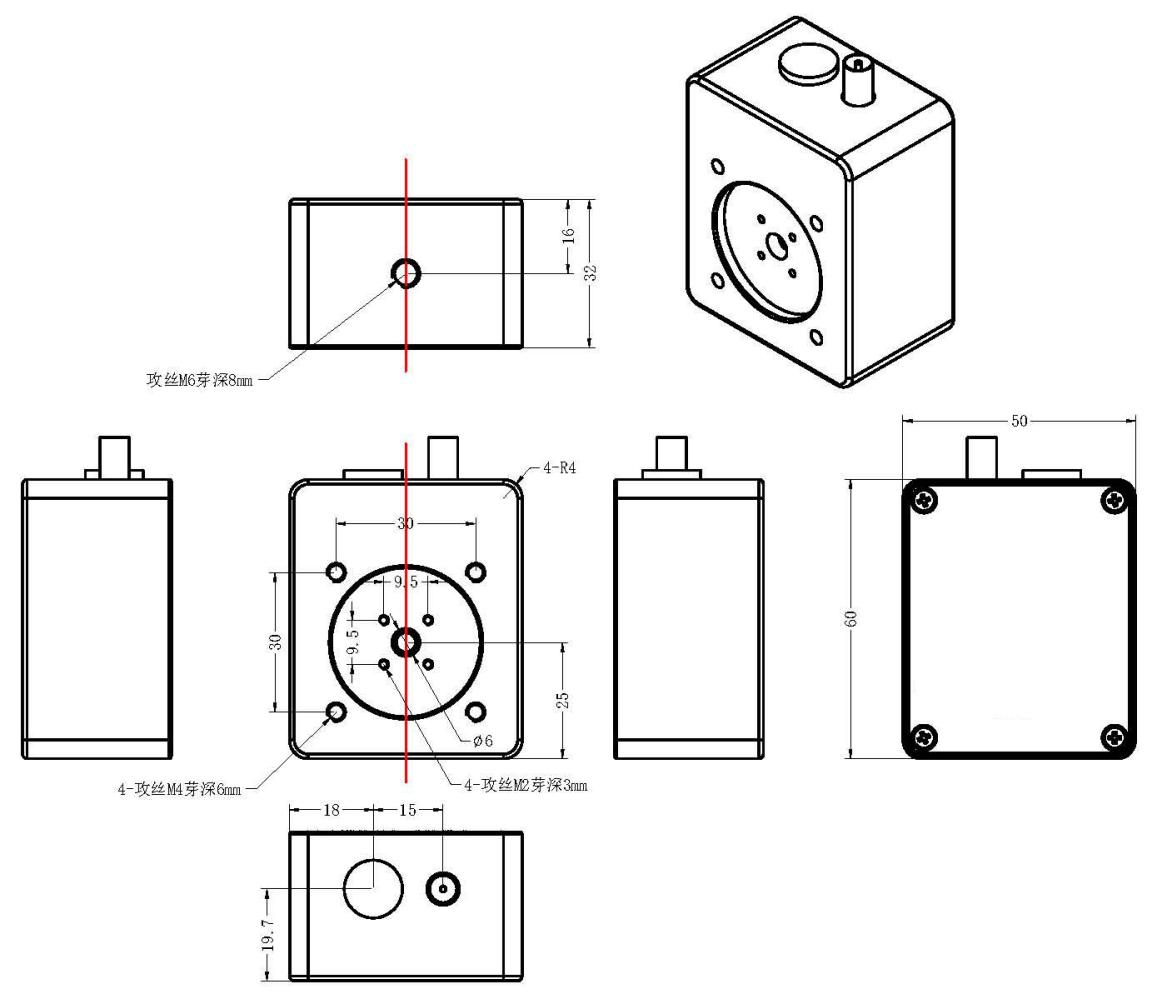

6. 機械尺寸
7. 發貨清單
| 序號 | 物資名稱 | 數量 | 單位 | 備注 |
|---|---|---|---|---|
| 1 | 光電探測器 | 1 | 個 | |
| 2 | 電源適配器 | 1 | 個 | 12V |
| 3 | SMA轉BNC射頻線 | 1 | 根 |
8.實拍圖
