1. 概述

DET40是一種即用型高速光電探測器，適用于自由空間光學系統。該裝置包括一塊電路板、探測器和射頻連接器，封裝在一個緊湊的鋁制外殼中。輸出端使用SMA連接器，以減小尺寸并最大限度的提高頻率響應，最大帶寬為5GHz。探測器有兩種光譜范圍可選，分別是320-1000nm和1000-1700nm。

2. 特點

• 五種型號覆蓋波長范圍320-1700nm
• 帶寬從100MHz到5GHz
• 上升時間從3.5ns到350ps
• 體積小

3. 應用

• 模擬微波
• 激光脈寬測量

4. 規格

備注：
a 對于50Ω負載

5. 原理框圖

6. 操作步驟

• 調整示波器的電壓格度到10mV/div，設置示波器的輸入阻抗為50Ω；
• 用同軸電纜將探測器的輸出和示波器的輸入連接；
• 確保探測器接收的功率在飽和功率以內，然后打開待測光源并對準光敏區域；
• 觀察示波器的波形。

注：我們使用負載電阻R將光電流I轉換成電壓V，以便在示波器上查看：V = I x R

負載電阻會影響響應速度，為了獲得最大帶寬，我們建議使用50歐姆同軸電纜，并在電纜另一端使用50歐姆終端電阻，以進行阻抗匹配。如果帶寬不重要，可以通過增益負載電阻來增加特定光照下的電壓量。同軸電纜的長度會對響應產生深遠影響，因此建議盡可能縮短電纜。

7. 響應曲線

備注：響應曲線為典型值，僅供參考。

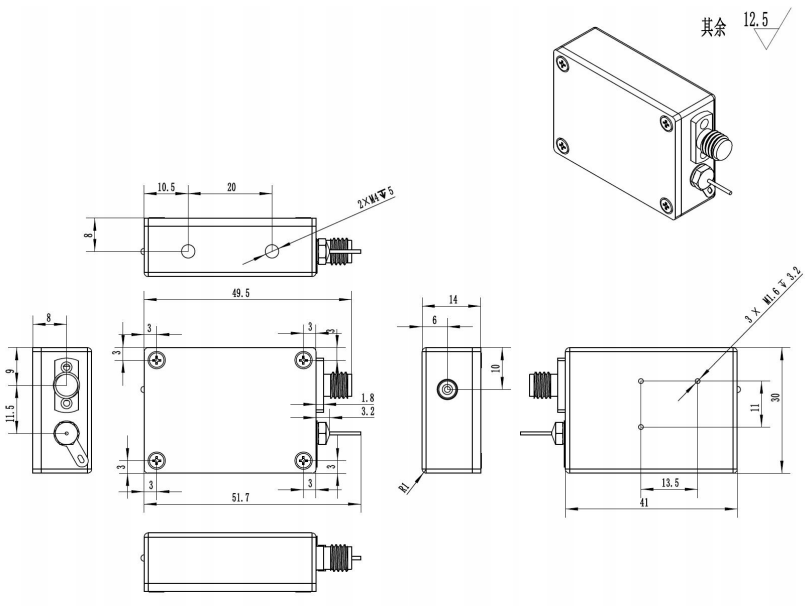

8. 機械尺寸

9. 發貨清單
