大光敏PD光電探測器 320-1100nm 10M 帶寬 空間光輸入
產品概述：PD58系列光電探測器 采用5.8x5.8mm的大尺寸PD，響應波長320-1100nm， 采用空間光輸入，10M帶寬。
產品型號：PD58
規格書： 點擊下載
技術支持：黃工 13427781756 (微信同號，可掃碼）
Email: huangqianyuan@glgyzn.com
由于產品的規格型號參數太多，所以頁面上沒有您要找的參數，并不代表我們沒有相應的產品；添加微信，直接問吧這樣更高效！
產品介紹
1. 概述
PD58是一種帶放大電路的光電探測器，適用于自由空間光學系統。該裝置包括光電二極管、跨阻放大器、射頻連接器等，封裝在一個鋁制外殼中，輸出端使用BNC連接器。產品支持參數定制。
2. 特點
- SM1內螺紋接口
- 參數定制
- 高穩定性
- 大光敏尺寸
3. 應用
- 探測激光脈沖
- 科學實驗
- 分析儀器
4. 規格
| 型號 | PD58A-20M | PD58A-1M | PD58A-10M | PD58A-100k |
|---|---|---|---|---|
| 材料 | Si | Si | Si | |
| 波長范圍 | 320-1100nm | 320-1100nm | 320-1100nm | |
| 輸入接口 | 自由空間（SM1內螺紋） | 自由空間（SM1內螺紋） | 自由空間（SM1內螺紋） | |
| 光敏區域尺寸 | 5.8x5.8mm | 5.8x5.8mm | 5.8x5.8mm | |
| 響應度 | 0.45A/W @850nm | 0.45A/W @850nm | 0.45A/W @850nm | |
| 帶寬 | DC-20MHz | DC-1MHz | DC-10MHz | DC-100kHz |
| 上升時間 | 18ns | 350ns | 35ns | 3.5us |
| 跨阻增益a | 8kV/A | 200kV/A | 2kV/A | 1MV/A |
| 飽和光功率 | 1.1mW | 45uW | 4mW | 6.2uW |
| 輸出偏置電壓a | 4mV | 60mV | 6mV | 240mV |
| 噪聲等效功率 | 30.6pW/√Hz | 6.2pW/√Hz | 21.5pW/√Hz | 5.6pW/√Hz |
| 型號 | 探測器公共參數 |
|---|---|
| 最大輸出幅度 | 4.5V |
| 工作電壓 | ±12V |
| 工作電流 | <200mA |
| 輸出阻抗 | 50Ω |
| 輸出耦合方式 | DC |
| 輸出接頭 | SMA female |
| 工作溫度 | -20~65℃ |
| 存儲溫度 | -40~85℃ |
備注：
a 對于高阻負載
b 對于50歐負載

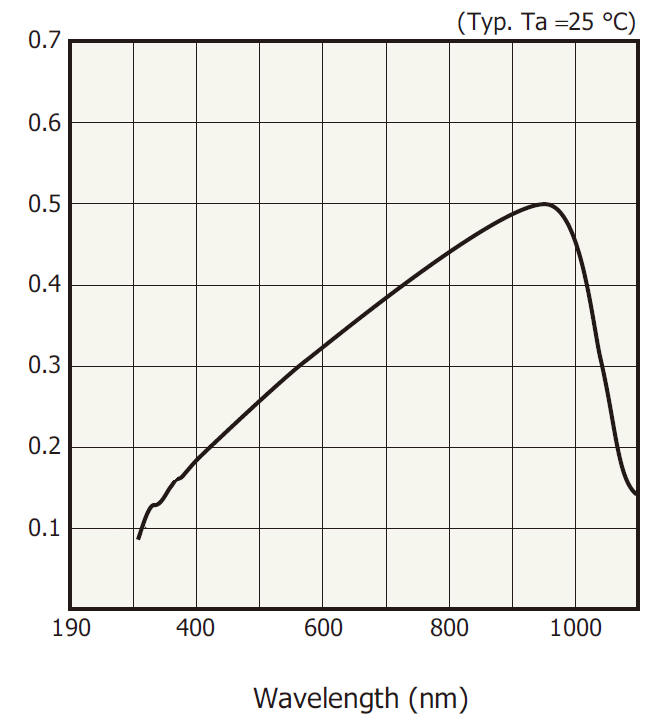

5. 響應曲線

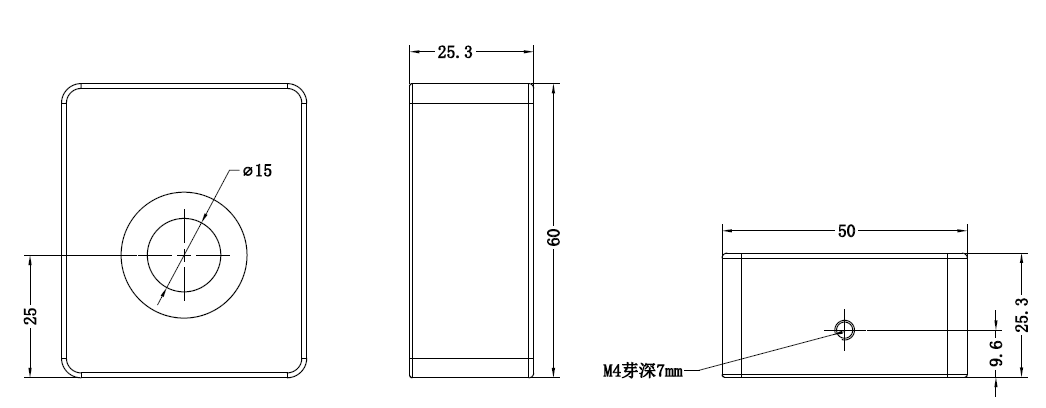

6. 機械尺寸
