MEMS 1×N 光開關模塊 DTS光開關
產品概述：1xN MEMS光開關模塊 工作波段為 O/C/L/L+ band，測試波長1310/1550/1625/1650，采用模塊封裝，切換速度快，大量用于城域網，數據中心，光纖傳感與監測及儀器儀表等應用。
產品型號：MEMS 1×N-A-B-C-D-E-F-G
規格書： 點擊下載
技術支持：黃工 13427781756 (微信同號，可掃碼）
Email: huangqianyuan@glgyzn.com
由于產品的規格型號參數太多，所以頁面上沒有您要找的參數，并不代表我們沒有相應的產品；添加微信，直接問吧這樣更高效！

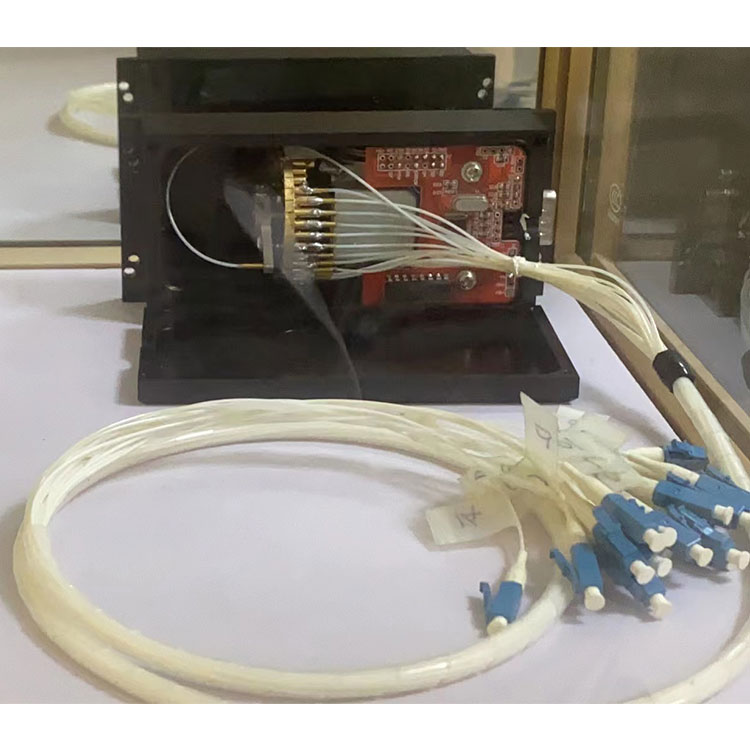

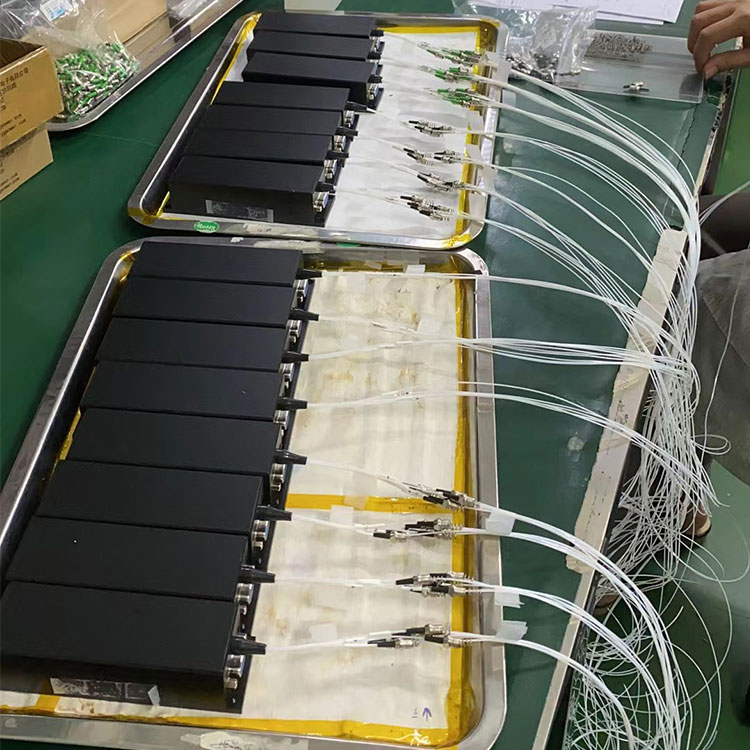

產品介紹
特性
模塊化封裝
切換速度快
插損低、重復性好
高可靠性高穩定性
應用
城域網
數據中心
光纖傳感與監測
儀器儀表

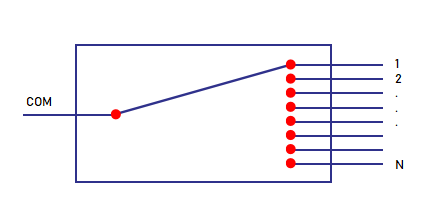

光路圖
規格（單模）
| 參數 | 單位 | MEMS 1×N-SM | |
|---|---|---|---|
| 工作波長 | nm | O/C/L/L+ band | |
| 測試波長 | nm | 1310/1550/1625/1650 | |
| 插入損耗 | dB | @CWL Single-band≤0.8 (N≤8)≤1.0 (8<N≤16)≤1.3 (16<N≤32)≤1.5 (32<N≤64)≤2.0 (64<N≤144)≤2.2 (144<N≤256) | @CWL Dual-band≤1.0 (N≤8)≤1.2 (8<N≤16)≤1.5 (16<N≤32)≤1.7 (32<N≤64)≤2.2 (64<N≤144)≤2.4 (144<N≤256) |
| 波長相關損耗 | dB | ≤0.3 (N≤64)≤0.4 (64<N≤144)≤0.5 (144<N≤256) | |
| 偏振相關損耗 | dB | ≤0.15 | |
| 回波損耗 | dB | ≥45 | |
| 串擾 | dB | ≥50 | |
| 重復性 | dB | ≤±0.05 | |
| 切換時間 | ms | ≤15 | |
| 壽命 | times | ≥109 | |
| 最大光功率 | mW | ≤500 | |
| 工作電壓 | V | DC 5V±10% | |
| 工作電流 | mA | ≤50 (N≤16)≤250 (16<N≤64)≤350 (64<N≤144)≤500 (144<N≤256) | |
| 工作溫度 | °C | -20 ~ +85 | |
| 存儲溫度 | °C | -40 ~ +85 | |
| 封裝尺寸 | mm | M1: 34×24×11 ±0.2 (N≤64, Bare Fiber)M2: 60×24×11 ±0.2 (N≤16, Loose Tube)M3: 90×55×12 ±0.2 (16<N≤64, Loose Tube)M4: 100×100×12 ±0.2 (64<N≤144, Loose Tube)M5: 110×141×12 ±0.2 (144<N≤256, Loose Tube) | |
| 1.所有參數均在室溫工作環境下測試；2.所有參數均不包括連接頭插入損耗。3.波長相關損耗測試范圍為±20nm。 | |||
規格（多模）
| 參數 | 單位 | MEMS 1×N-MM | |
|---|---|---|---|
| 工作波長 | nm | 850±30, 1310±30 | |
| 測試波長 | nm | 850/1310 | |
| 插入損耗 | dB | @CWL Single-band≤0.8 (N≤12)≤1.0 (12<N≤16)≤1.8 (16<N≤128) | @CWL Dual-band≤1.0 (N≤12)≤1.2 (12<N≤16)≤2.0 (16<N≤128) |
| 波長相關損耗 | dB | ≤0.3 (N≤16)≤0.4 (16<N≤128) | |
| 偏振相關損耗 | dB | ≤0.2 | |
| 回波損耗 | dB | ≥30 | |
| 串擾 | dB | ≥30 | |
| 重復性 | dB | ≤±0.05 | |
| 切換時間 | ms | ≤15 | |
| 壽命 | times | ≥109 | |
| 最大光功率 | mW | ≤500 | |
| 工作電壓 | V | DC 5V±10% | |
| 工作電流 | mA | ≤50 (N≤16)≤250 (16<N≤64)≤350 (64<N≤128) | |
| 工作溫度 | °C | -20 ~ +85 | |
| 存儲溫度 | °C | -40 ~ +85 | |
| 封裝尺寸 | mm | M1: 34×24×11 ±0.2 (N≤16, Bare Fiber)M2: 60×24×11 ±0.2 (N≤16, Loose Tube)M3: 90×55×12 ±0.2 (16<N≤64, Loose Tube)M4: 100×100×12 ±0.2 (64<N≤128, Loose Tube) | |
| 1.所有參數均在室溫工作環境下測試；2.所有參數均不包括連接頭插入損耗。3.波長相關損耗測試范圍為±20nm。 | |||

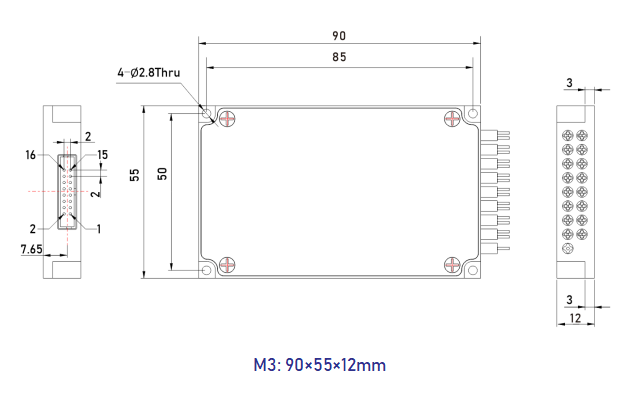

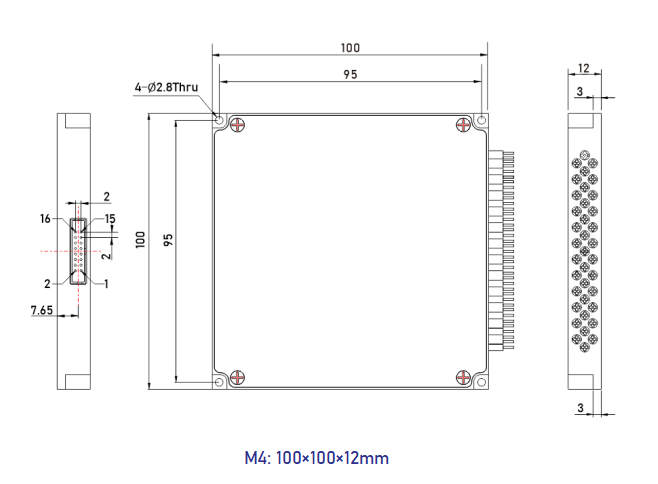

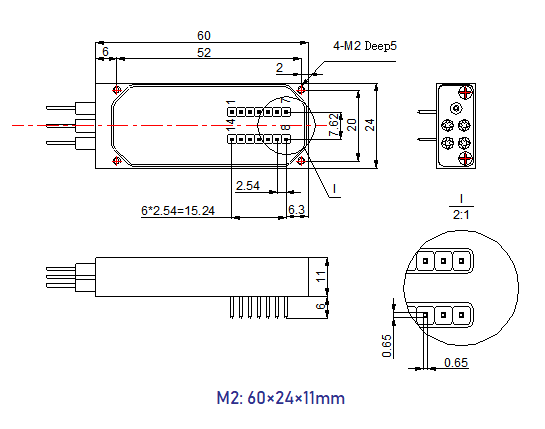

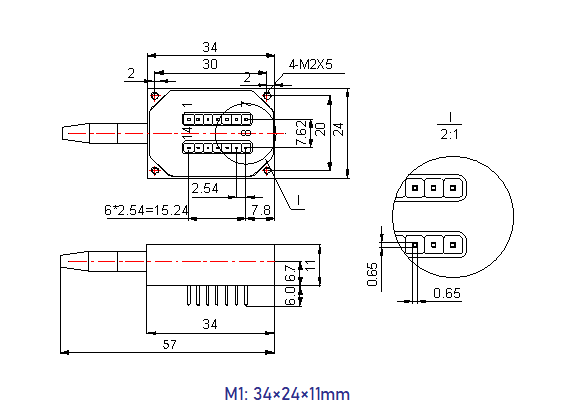

封裝尺寸
管腳定義
| 管腳編號 | 管腳定義 | 信號方向、類型 | 功能說明 | |
|---|---|---|---|---|
| M1/M2 | M3/M4/M5 | |||
| 5 | 1 | D0 | Input | 數據位D0（低位） |
| 2 | D5 | Input | 數據位D5 | |
| 2 | 3 | VCC | Power | 工作電源，DC 5V，1.0A |
| 4 | D7 | Input | 數據位D7（高位） | |
| 5 | D6 | Input | 數據位D6 | |
| 4 | 6 | GND | Power | GND |
| 7 | D4 | Input | 數據位D4 | |
| 6 | 8 | D1 | Input | 數據位D1 |
| 9 | 9 | TXD | Output | 串口數據發送端（TTL電平串口） |
| 10 | 10 | RXD | Input | 串口數據接收端（TTL電平串口） |
| 7 | 11 | D2 | Input | 數據位D2 |
| 8 | 12 | D3 | Input | 數據位D3 |
| 12 | 13 | /BUSY | Output | 低電平準備復位或接收數據。 |
| 14 | /ALARM | Output | 高電平表示光模塊運行錯誤。 | |
| 3 | 15 | /STROBE | Input | 下降沿執行數據位。 |
| 14 | 16 | /RESET | Input | 低電平復位到通道0。 |
| 11 | GND | Power | GND | |
| 13 | MODE | 低電平數據位控制切換，高電平UART控制切換 | ||
| 1 | NC | 懸空 |
備注：
1、M3、M4和M5模塊電氣接口使用MOLEX 的 87833-1620，推薦客戶連接器使用MOLEX 的 87568-1694。
2、使用M1、M2殼體時通道數超過16，只能使用串口控制切換。
訂購信息：MEMS 1×N-A-B-C-D-E-F-G
