分布式光纖聲波傳感DAS模塊，適用石油/水務/天然氣管道/交通振動聲波振動監測
GY-DAS-1550-3系列 DAS一體化模塊集成了3K窄線寬光纖激光器，AOM聲光調節器，脈沖EDFA，光環形器，拉曼放大器，高信噪比平衡光電轉換模塊，只需要搭配一個高速的數據采集卡就可以組成一套DAS分布式聲波振動監測系統。
DAS系統原理圖
適合用戶
- 您是光纖傳感系統的廠商，熟悉行業領域，本身也有著自己得DAS或DVS系統，但是硬件成本偏高，想降降本。
- 您是系統集成商，有業務資源，也有軟件研發人員，之前都是買別人的產品用于實施，沒有自己的產品，現在想推出自己的DAS或DVS系統。
- 您是高?；蚩蒲泄ぷ髡?，有軟件編程及信號處理能力，需要搭建自己分布式光纖傳感實驗平臺，但是經費有限，所以想低成本的實現自己的實驗平臺。
- 其他情況。
規格
技術支持：黃工 13427781756 (微信同號，可掃碼）
WhatsApp：+8613427781756
Email: huangqianyuan@glgyzn.com
由于產品的規格型號參數太多，所以頁面上沒有您要找的參數，并不代表我們沒有相應的產品；添加微信，直接問吧這樣更高效！
| 參數 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| 脈沖寬度 | Pulse | 10 | 100 | ns | |
| 工作波長 | ?c | 1550 | 1565 | nm | |
| 測量距離 | D | 40 | Km | ||
| 峰值功率 | Pp | 30 | W | ||
| 輸出功率長期穩定性 | ?p | 0.02 | dB | ||
| 探測響應度 | Dr | 10 | mv/nA | ||
| 線寬 | Lw | 3 | kHz | ||
| 波長穩定性 | Ws | 1 | pm | ||
| 邊模抑制比 | SMSR | 50 | dB | ||
| 相對強度噪聲 | RIN | -135 | dB/Hz | ||
| 工作電壓 | Wv | 4.5 | 5.5 | V | |
| 功耗 | Ps | 15 | W | ||
| 工作溫度 | Tw | -20 | 60 | C | |
| 存儲溫度 | Ts | -40 | 80 | °C | |
| 外部控制接口 | RS232 | ||||
| 尺寸 | L*W*H | 202*171*30 | MM | ||
常見問題
- 您的DAS模塊的空間分辨率是多少
- 答：DAS模塊可以認為跟空間分辨率沒多大關系的，通常整機的DAS設備，才會提空間分辨率，響應頻率，定位精度這些參數，因?yàn)檫@些參數的實現跟您的參數設置，采樣卡配置，以及后面的信號處理都有關系。
- 您的DAS模塊的需要什么樣的采集卡
- 答：需要至少250M的高速采集卡

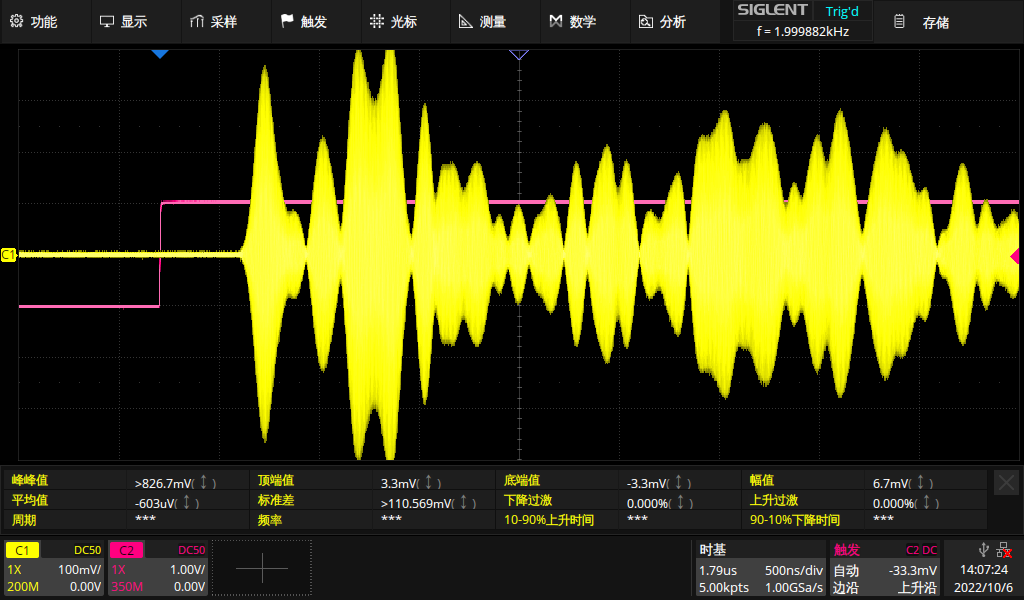

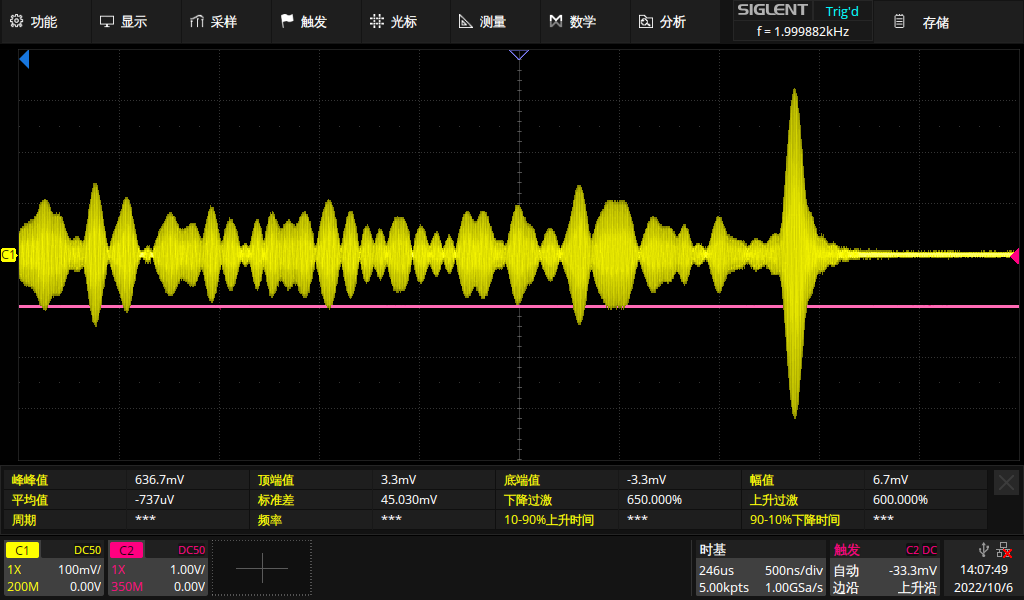

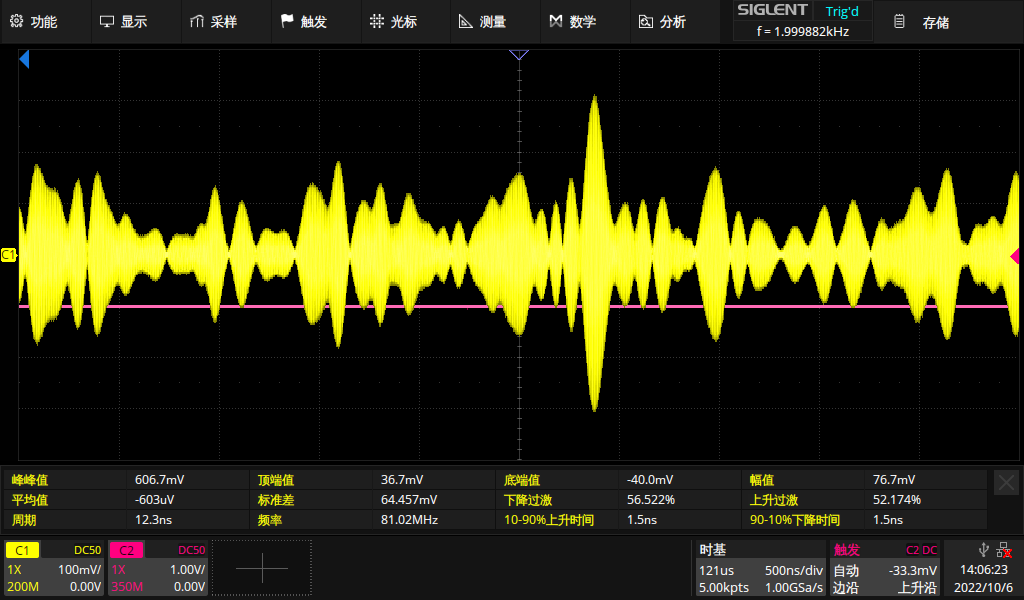

DAS測試截圖
