一種基于AI的光纖振動波形信號分析識別方法
光纖振動監測系統用光纜進行振幅信息的感知，監測主機會周期性的采集光纜上的振幅信息，我們無法直接從采集的振動波形數據上，分辨識別出是什么振動行為的振動波形。本文介紹基于人工智能的波形信號分析方法。
更多產品
光纖振動波形信號分析，通過深度學習識別行為分類，準確率達93%
一、背景信息
光纖振動監測系統用光纜進行振幅信息的感知，監測主機會周期性的采集光纜上的振幅信息。 當外界光纜進行擾動時，光纜振動，監測主機高速采集振幅信號，獲得光纜上每個點的振幅波形數據。 但我們無法直接從采集的振動波形數據上，分辨識別出是什么振動行為的振動波形，例如在油氣管線的監測場景中，需要識別出是施工挖掘，車輛經過，機器作業等場景，而在圍欄應用中，需要識別出是入侵行為，還是周邊環境的振動噪音等情況。
二、光纖振動的信號格式
光纜振幅值我們假設是0-30000區間范圍，一個位置的光纜振幅數據采樣頻率為20Hz的話，那么一秒鐘我們就會得到該位置的數據為一個一維數組, 格式為：[1000,1500,1800,3200,5300,...2100,4100] 共20個數據。

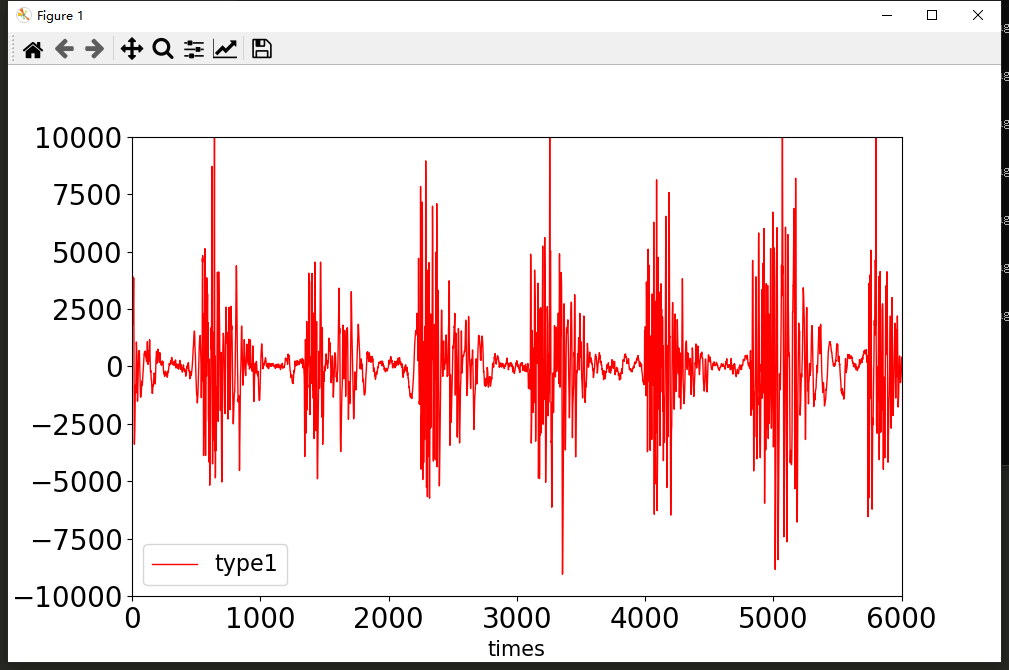

我們把該數據可視化到圖形上，可以得到如下得波形圖。
三、現場數據采集

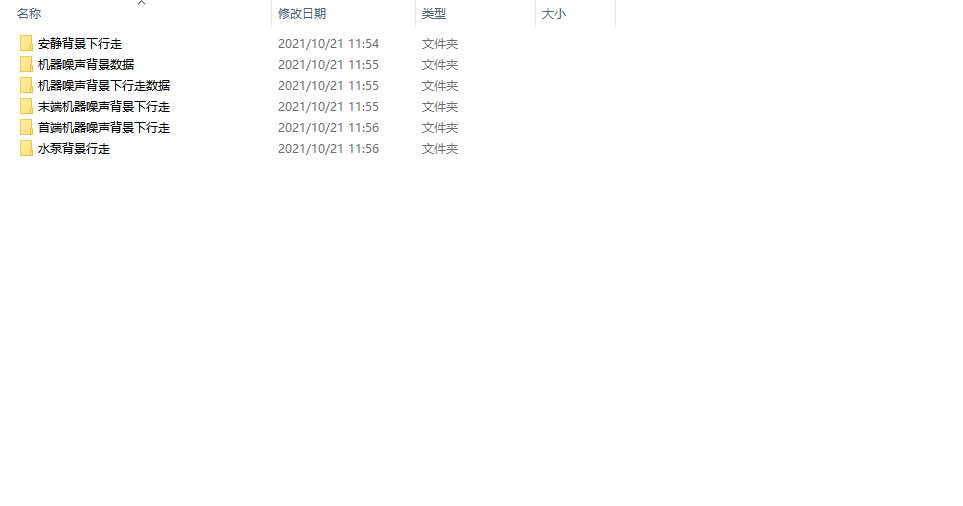

不同的場景下，光纖振動監測系統采集到波形數據是不一樣的，我們?cè)谏a(chǎn)環境現場采集到安靜環境下的數據，人在安靜環境下行走的數據，噪音環境下數據，行人在噪音環境下的數據，水泵作業時的數據，人在水泵作業下行走的數據。

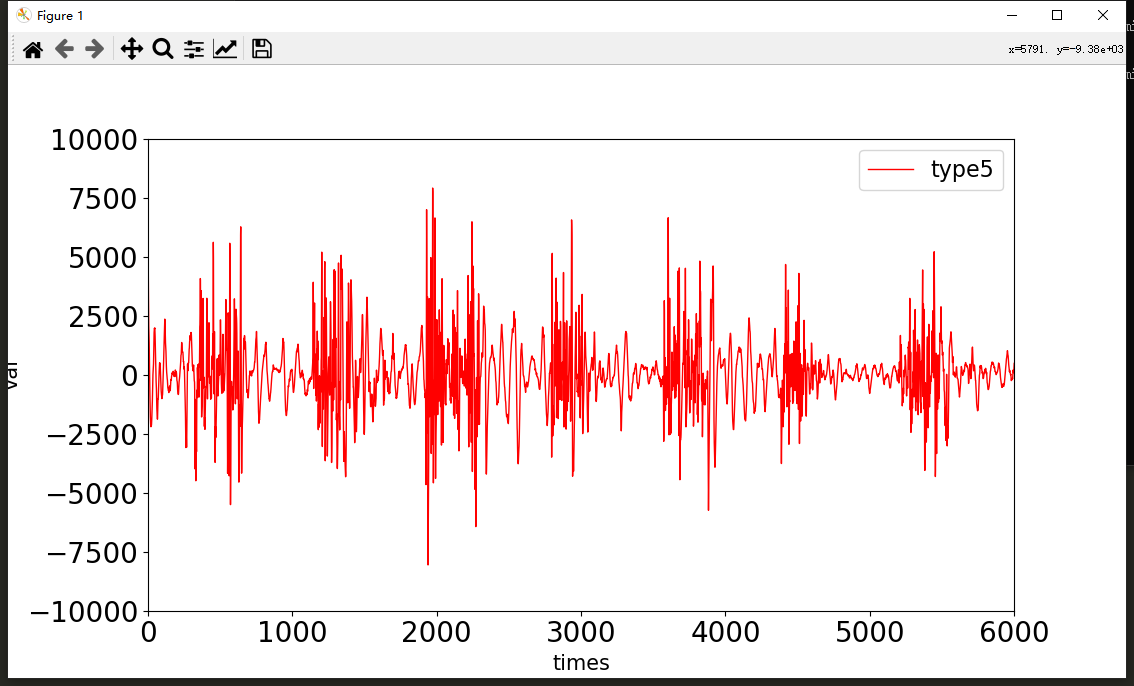

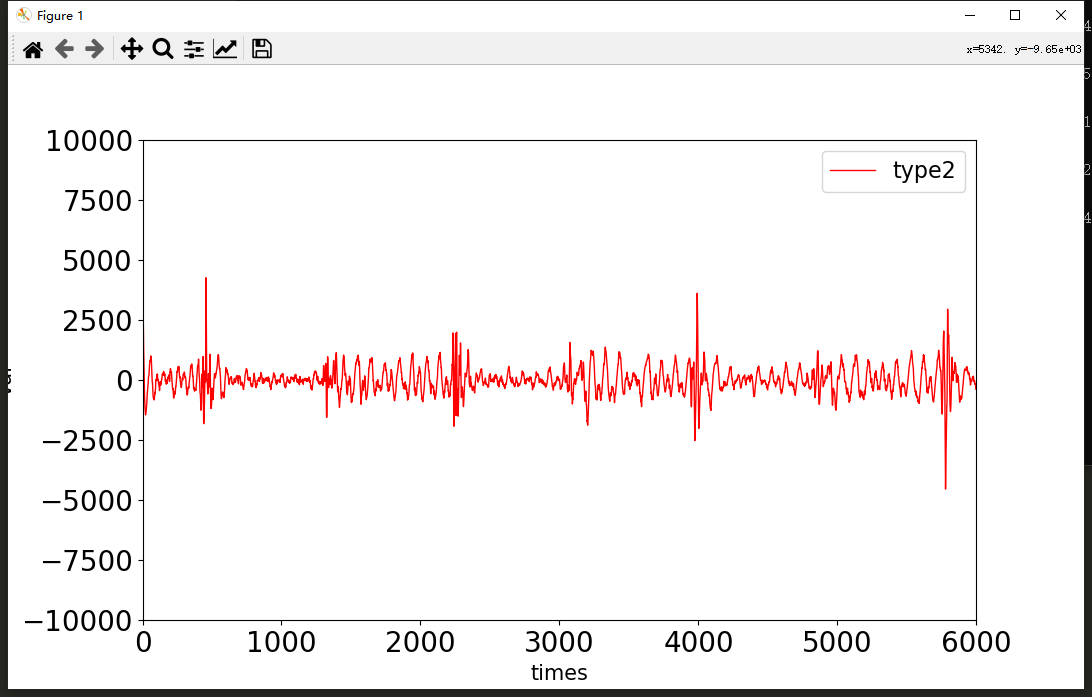

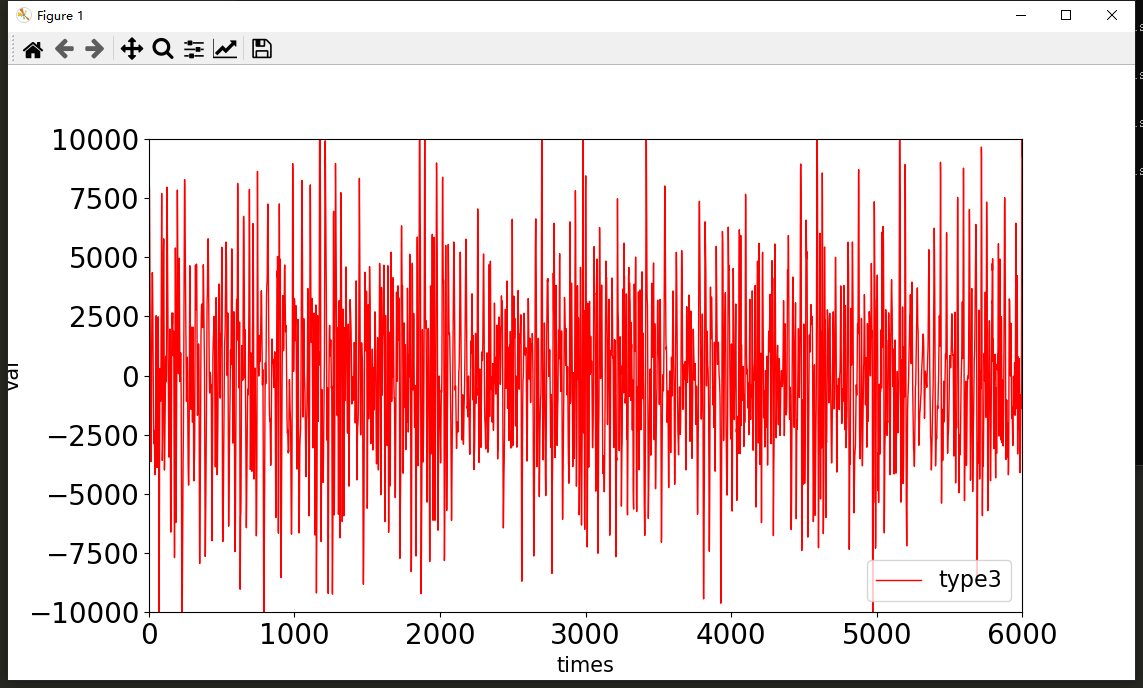

我們調出來這幾類的場景下的波形圖，可以看到，通過我們的肉眼基本是識別不出來每張圖片對應的類別。
四、AI深度學習訓練模型
以上我們可知，其實這個場景，可以通過有監督的深度學習來解決， PyTorch：PyTorch是使用GPU和CPU優化的深度學習張量庫。
我們使用PyTorch這個框架，通過卷積神經網絡，對大量的樣本提取特征，獲取數據集，并對數據集進行預處理, 進行模型訓練，生成模型。
通過對原始數據進行預處理，定義網絡結構（這個可以根據不同的波形采樣頻率，場景定義不同的網絡結構），定義損失和優化器，訓練網絡，并從驗證集中進行驗證。
我們通過對27000個樣本數據進行訓練，然后隨機挑選10000個樣本進行識別測試，發現識別率還是挺高的，達到了93%。
理論上，樣本更多，更豐富，我們這個識別率會更精準，后面慢慢完善升級改進。
五、應用訓練好的模型到生產環境中
把訓練好的模型，部署到服務中，通過RestAPI的方式提供服務， 現場光纖振動監測系統采集到一個波形后，調用服務識別API，獲取該波形數據對應的分類，從而達到分類的目的。 下圖是我們產品中集成AI識別服務的效果圖。
六、合作
有類似信號識別分類需求，可以聯系我們聊一聊。 電話：13427781756（微信同號）
