型號：BPD570A-10M
結論：性能合格。
直流偏置：-744uv
均方根噪聲：1.7mv RMS
共模抑制比：40dB

PORT+：
跨阻增益：186 KV/A
上升時間：33.46ns

PORT-：
跨阻增益：174 KV/A
上升時間：31.33ns

測試條件

12V線性電源
SDS2502X Plus 500Mhz/2Gbs 示波器
SSA 1015-XC 9KHZ-1.5GHZ 頻譜儀
室溫~26度

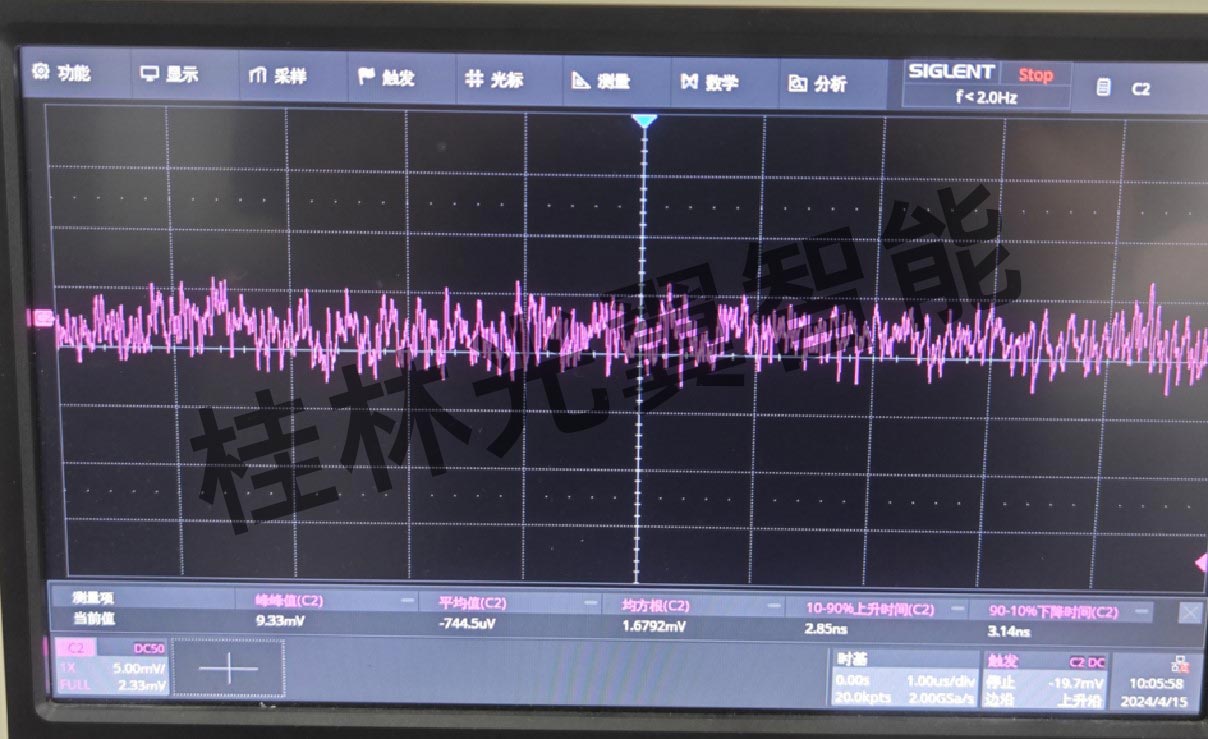

DC offset and dark noise @50Ω

DC offset=-744uV
Noise Peak-peak= 9.33mV

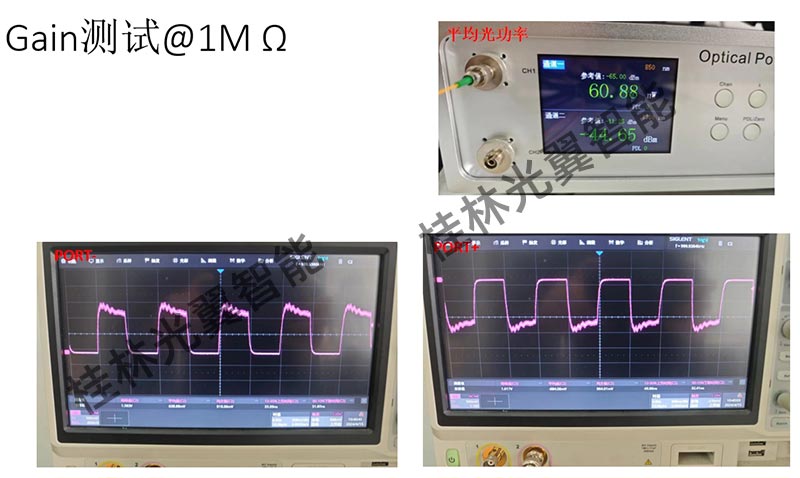

Gain測試@1M Ω

Setup: 850nm LD, 60.88nw平均光功率，經多模光纖，分別接入port +,-
PORT+理論值：V（平均值）=603mV
PORT+實測值：V（平均值）=-683mv 增益：186KV/A
PORT-理論值：V（平均值）=603mV
PORT-實測值：V（平均值）=+638mv 增益：174KV/A
