概述

  DET10系列自由空間偏壓光電探測器（不帶放大）是一款使用簡單的Si探測器，采用空間耦合輸入，SMA輸出，內部包含一塊12V偏壓電池。探測器最大帶寬可達2GHz，光譜范圍400-1100nm。當連接到示波器時，可以測量激光脈沖寬度；當連接到頻譜分析儀時，可以測量光信號頻率響應。

---

特性

  電池供電，噪聲小
  帶寬從200M到2GHz
  自由空間耦合，帶c螺紋/SM1螺紋
  緊湊型外殼，用于狹窄空間的測量
  M6螺紋安裝孔

---

應用

  示波器光探頭
  脈沖光波形檢測
  光學課題研究
  光纖傳感

文檔下載

• 《產品文檔下載》
• 如何選擇合適的光電探測器(PD)?
• 光電探測器FAQ，功率過大等常見問題如何處理？

---

規格

溫馨提示：如果您需求的參數不在下表中，請?zhí)砑游⑿?，然后把需求參數反饋給我們，我們支持參數定制。

屬性	DET10-20M	DET10-200M	DET10-1G	DET10-2G
材料	Si
光譜范圍	400-1100nm
輸入接口	自由空間耦合（C 螺紋/SM1 螺紋）
光敏面直徑	3.6mm	1.2mm	0.5mm	0.2mm
響應度	0.6A/W @ 950nm	0.55A/W @ 850nm	0.55A/W @ 850nm	0.55A/W @ 850nm
帶寬	DC-20MHz	DC-200MHz	DC-1GHz	DC-2GHz
上升時間	18ns	1.4ns	250ps	150ps
暗電流	1nA	80pA	50pA	100pA
飽和光功率	20mW	15mW	7mW	5mW
結電容	20pF	5pF	1.5pF	1pF
偏置電壓	12V
輸出接頭	SMA
輸出阻抗	50Ω
輸出耦合方式	DC
工作溫度	0~40℃
存儲溫度	-40~85℃
外形尺寸	60mm x 50mm x 27mm（長x寬x厚）

---

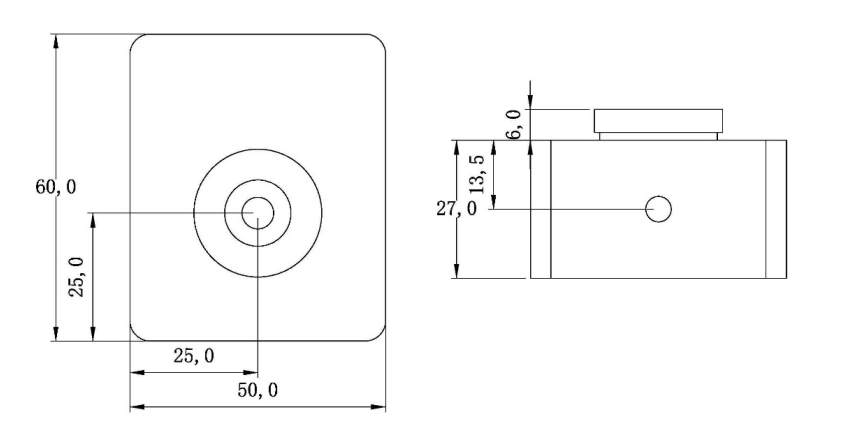

外形尺寸

---

原理框圖

操作步驟

A．清潔光纖輸入接頭的末端，并接入激光發射源；
B．調整示波器的電壓格度到10mV/division，設置示波器的輸入阻抗為50Ω；
C．用同軸電纜將探測器的輸出和示波器的輸入連接；
D．確保激光源輸出的功率在探測器飽和功率以內，然后打開激光源；

電池壽命

電池的使用壽命與探測的光功率直接相關。大部分電池制造商以mAh(毫安時)定義電池壽命。例如，BBPD30探測器包含的電池是40 mAh。這表示以1.0 mA電流能夠工作40小時。下面的例子說明了如何根據光功率確定該電池的壽命。

在此例中，我們將平均功率為1 mW、波長為1550 nm的光源入射到探測器上。在此波長下偏壓探測器的響應為0.85A/W，光電流可按照下式計算：

I = 0.85A/W x 1mW = 0.85mA

電池標稱壽命為40 mAh，所以電池將持續工作時間為：

T = 40mAh / 0.85mA = 47hr

當使用推薦的50歐姆終端電阻時，1mW光對應的電壓為：

V = I x R = 0.85mA x 50 = 42.5mV

注1：由于產生偏壓的芯片存在靜態電流，所以電池實際壽命比理論值偏?。?/strong>
注2：電池在接近使用壽命時，電壓會降低，這將增加探測器的響應時間并降低帶寬；

更換電池

探測器使用一塊A23 12V電池供電，先逆時針旋轉電池蓋將其取出，安裝新電池時需注意電池正負極，電池蓋上帶彈簧一端為負極。長時間不使用可將電池取出。

---
