紫外光電探測器模塊

PDUVA系列紫外光電探測模塊，探測波長范圍220-370nm, 帶寬100M, 設計用于空間紫外光探測，同時可選配FC光學接頭，SMA輸出，低噪聲高增益。

概述

  PDUV系列是一款高速、帶放大的紫外空間耦合光電探測器，設計用于各種空間紫外光信號的測試和測量應用。此裝置集成了一個高性能氮化鎵（GaN）基紫外探測二極管，具有靈敏度高、暗電流低、抗可見光和紅外干擾能力強等特點。外殼具有一個30mm籠式光學接口，可連接聚焦透鏡，實現自由空間光耦合，并且可以選配FC法蘭。

---

產品文檔

• PDUV系列紫外光電探測器.pdf>>
• 光電探測器FAQ，功率過大等常見問題如何處理？
• 如何選擇合適的光電探測器(PD)?（推薦讀一讀>>）

---

規格

mw, dbm功率計算器 溫馨提示：如果您需求的參數不在下表中，請?zhí)砑游⑿?，然后把需求參?shù)反饋給我們，我們支持參數定制。

屬性	PDUVA-10M	PDUVB-100M	PDUVC-50M
材料	AIGaN	GaN	AIGaN
光譜范圍	220-420nm	220-370nm	240-280nm
輸入接口	自由空間光（FC選配）	自由空間光（FC選配）	自由空間光（FC選配）
光敏面直徑	1mm2	0.2mm2	1mm2
響應度	0.2A/W @ 385nm	0.18A/W @ 355nm	0.12A/W @ 275nm
帶寬	DC-10MHz	DC-100MHz	DC-50MHz
上升時間	36ns	3.5ns	7ns
最大增益@HiZ	2.2x103V/W	2x103V/W	1.3x103V/W
最小光功率	-21.4dBm (7.3uw)	-14.4dBm (36uw)	-16.1dBm (24.6uw)
飽和光功率	2.6dBm (1.8mw)	3dBm (2mw)	4.9dBm (3.1mw)
噪聲電壓	<16mV	<36mV	<16mV
最大輸出幅度@50Ω負載	4V	4V	4V
工作電壓	12VDC ±10%	12VDC ±10%	12VDC ±10%
工作電流	<100mA	<100mA	<100mA
輸出接頭	SMA	SMA	SMA
輸出阻抗	50Ω	50Ω	50Ω
輸出耦合方式	DC	DC	DC
工作溫度	-20~65℃	-20~65℃	-20~65℃
存儲溫度	-40~85℃	-40~85℃	-40~85℃
外形尺寸	60mm x 50mm x 32mm（長x寬x厚）	60mm x 50mm x 32mm（長x寬x厚）	60mm x 50mm x 32mm（長x寬x厚）

以上參數不合適？看看以下幾款的空間光探測器是否合適

• 需要波長800-1700nm的，并且探測更大功率？InGaAs PIN空間耦合光電探測器
• 需要波長400-1100nm的，并且探測更大功率？PIN光電探測器,Si空間光探測帶放大
• 需要更大探測功率，mW級別的？ 偏壓光電探測器，用于自由空間光探測

---

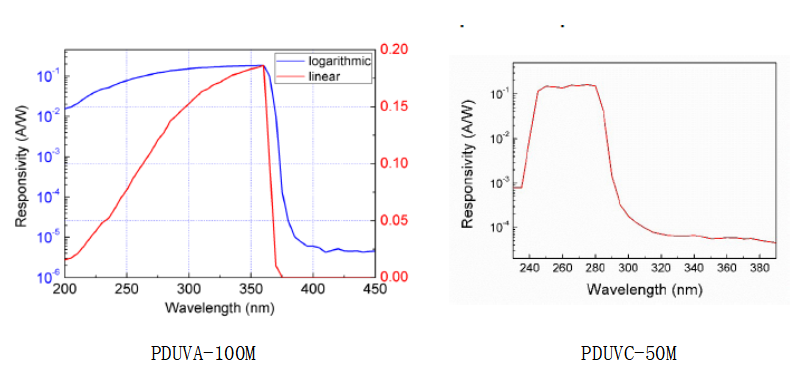

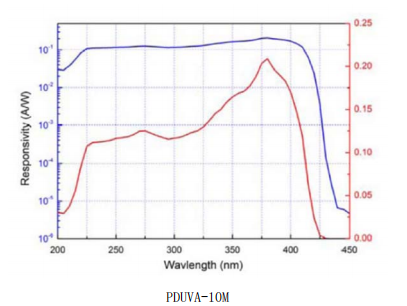

響應曲線

---

外形尺寸

---

常見問題

• 我需要自由空間光的探測器，有那些推薦？


  答：我們的針對自由空間光探測，有PIN的FPD510系列, FPD510-NIR，還要APD的APD430系列，APD210及APD310系列,還要探測功率為mW級別的偏壓系列DET20；它們一個大概區別是，它們探測的功率：偏壓類型 > PIN類型 > APD 類型。

• 光電探測器（PD）供電是用的啥線供電的？


  答：12v單電源, 我們配適配器，配sma線，您無須再買線跟電源了，裝箱圖如下。

---
