MPPC模塊 適合熒光檢測，化學分析，生物氣溶膠檢測
產品概述：C15524 系列MPPC模塊能夠檢測弱光線。這些模塊由 MPPC、信號放大器電路、高壓電源電路和溫度補償電路組成，適合熒光檢測，化學分析，生物氣溶膠檢測。
產品型號：C15524
技術支持：黃工 13427781756 (微信同號，可掃碼）
Email: huangqianyuan@glgyzn.com
由于產品的規格型號參數太多，所以頁面上沒有您要找的參數，并不代表我們沒有相應的產品；添加微信，直接問吧這樣更高效！
產品介紹
1. 概述
C15524 系列MPPC模塊能夠檢測弱光線。這些模塊由 MPPC、信號放大器電路、高壓電源電路和溫度補償電路組成。受光面為 3x3mm (或1x1mm)，信號輸出為模擬信號。這些模塊只需連接到外部電源 (±5 V) 即可運行。
2. 特點
- 適用于精密測量的內置 MPPC
- 在短波長范圍內具有高靈敏度
- 低噪聲等效功率
- 內置溫度補償電路
- 緊湊輕巧
3. 應用
- 熒光檢測
- 化學分析
- 生物氣溶膠檢測
4. 規格
| 型號 | C15524-1050S | C15524-3050S-1M | C15524-3050S-50k |
|---|---|---|---|
| 材料 | MPPC | MPPC | |
| 波長范圍 | 250-950nm | 250-950nm | |
| 光敏區域 | 1x1mm | 3x3mm | 3x3mm |
| 像素間距 | 50um | 50um | 50um |
| 像素數量 | 324 | 3364 | 3364 |
| 帶寬 | DC-100KHz | DC-1MHz | DC-50KHz |
| 上升時間 | 3.5us | 350ns | 7us |
| 增益a | 1x10^8 V/W | 1x10^8 V/W | 1x10^8 V/W |
| 噪聲電壓 | 4mVpp | 18mVpp | 6mVpp |
| 最大輸出電壓 | 4.8V | 4.8V | 4.8V |
| 噪聲等效功率 | 0.012pW/√Hz | 0.04pW/√Hz | 0.011pW/√Hz |
| 工作電壓 | ±5V | ±5V | |
| 工作電流 | <300mA | <300mA | |
| 輸出阻抗 | 50Ω | 50Ω | |
| 輸出耦合方式 | DC | DC | |
| 輸出接頭 | MMCX female | MMCX female | |
| 工作溫度 | -10~65℃ | -10~65℃ | |
| 存儲溫度 | -40~85℃ | -40~85℃ | |

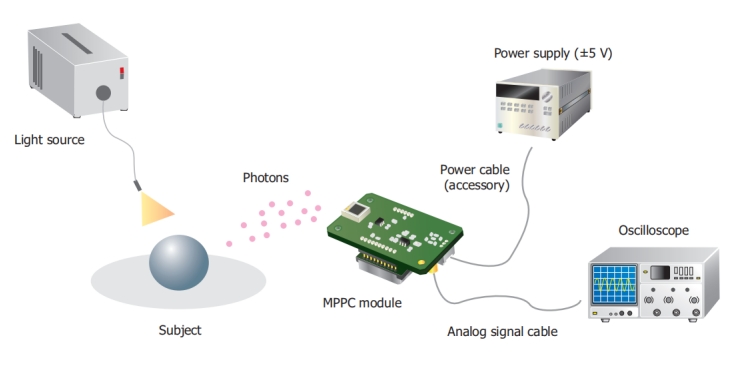

5. 連接示意圖

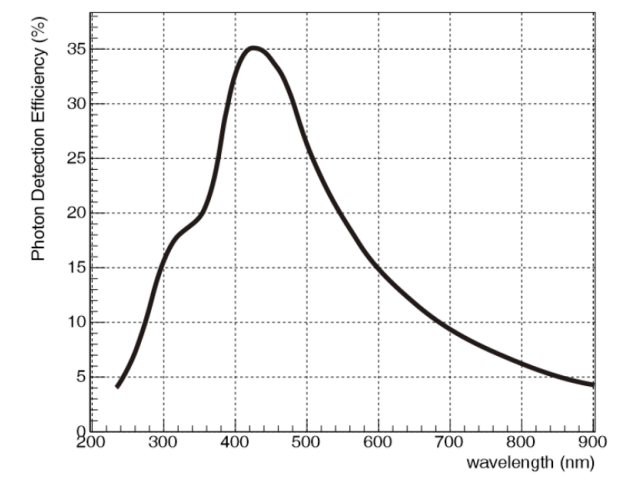

6. 探測效率曲線
7. 實測圖
C15524-3050-1M實測圖
C15524-3050S-50k實測圖

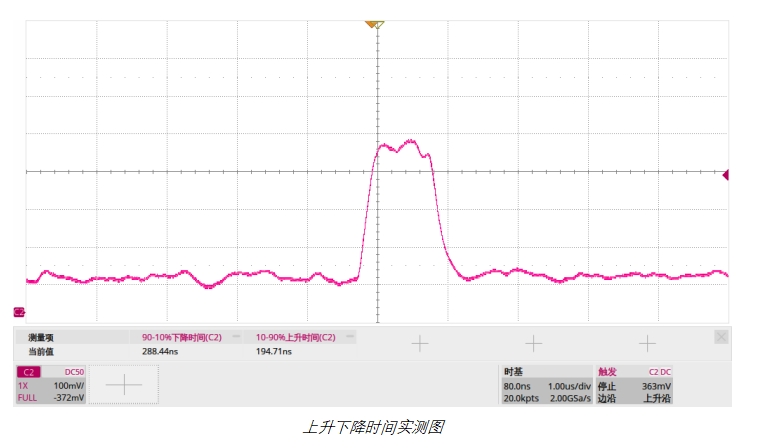

上升時間實測

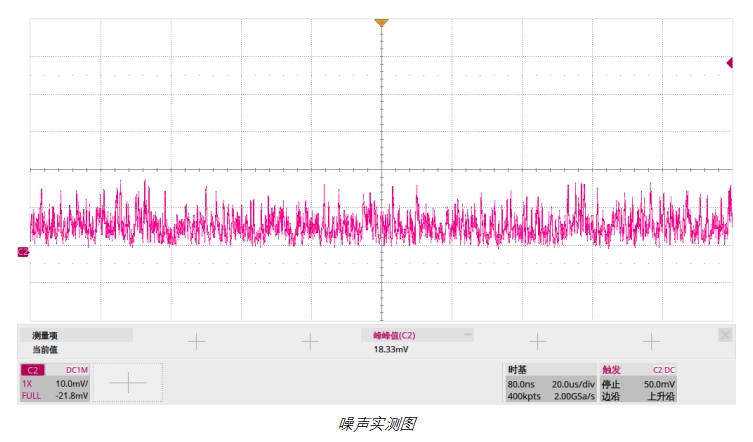

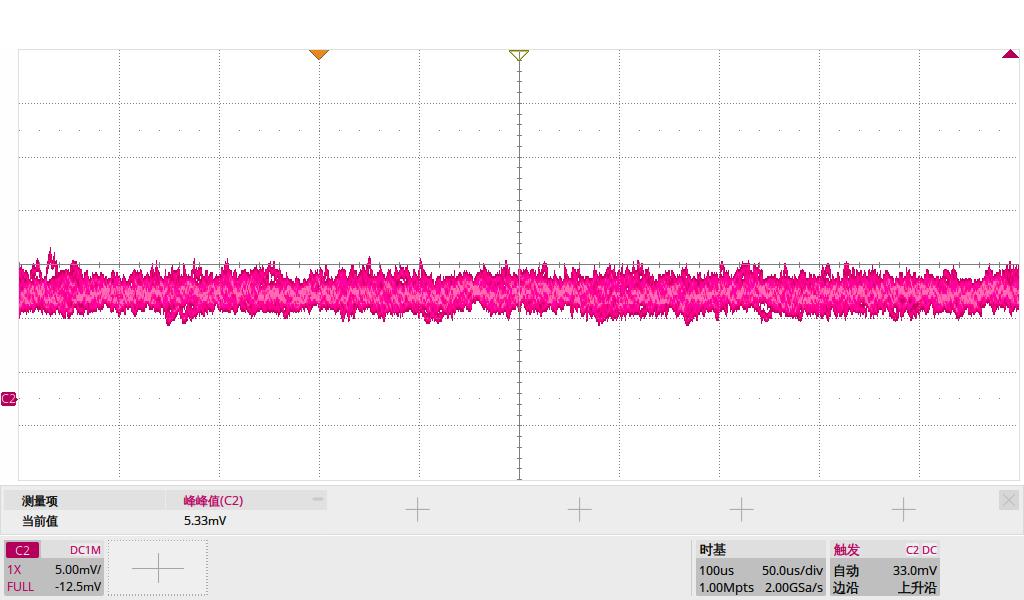

噪聲實測圖
C15524-1050S實測圖

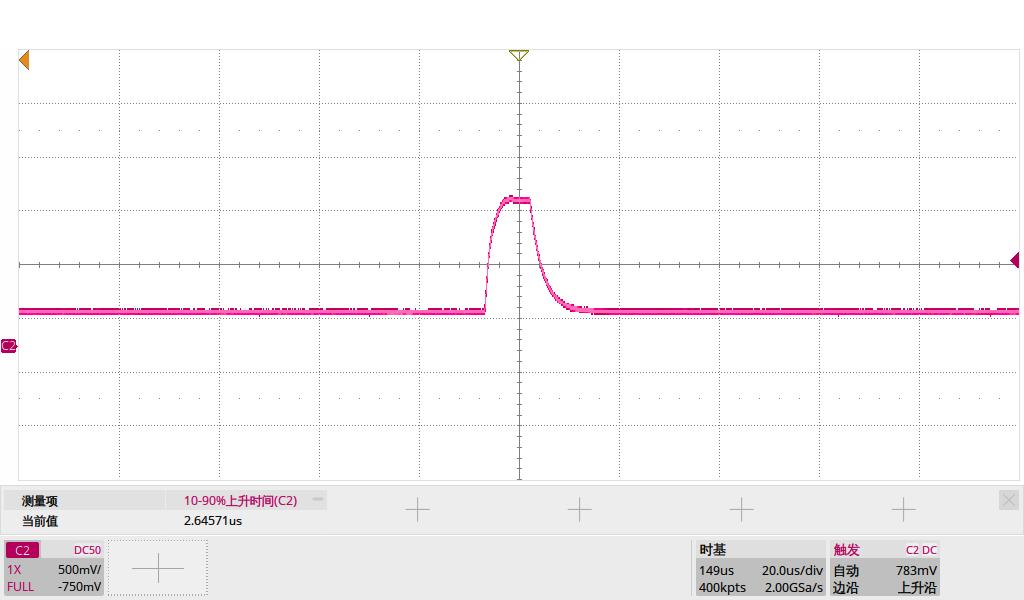

上升時間實測

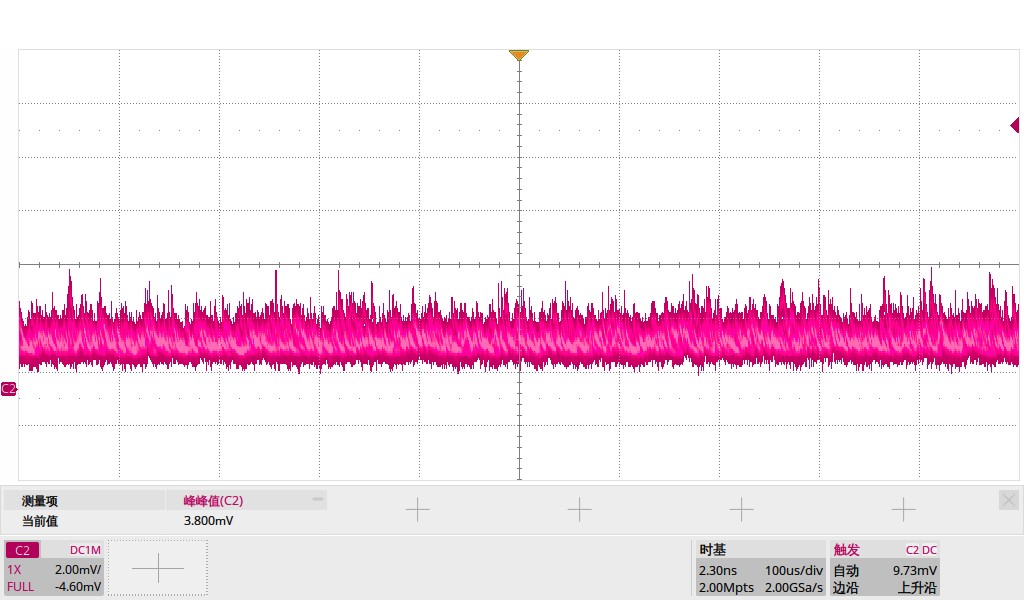

噪聲實測圖

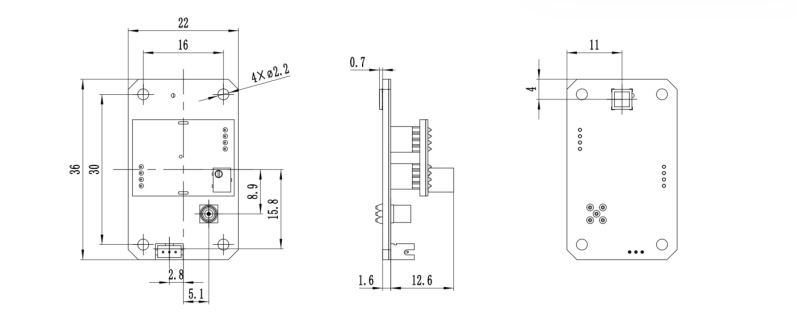

8. 機械尺寸
9. 發貨清單
| 序號 | 物資名稱 | 數量 | 單位 | 備注 |
|---|---|---|---|---|
| 1 | MPPC模塊 | 1 | 個 | |
| 2 | MMCX轉BNC射頻線 | 1 | 根 | |
| 3 | 電源連接線 | 1 | 根 | 500mm長，紅+5V，黑GND，黃-5V |
光電探測器常見問題
快捷選型表
| 選型描述 | 備注 | 鏈接 |
|---|---|---|
| 800-1700nm光纖輸入的光電探測器 | 光纖輸入 | 查看 |
| 800-1700nm的空間光輸入光電探測器 | 空間光輸入 | 查看 |
| 400-1100nm光纖輸入硅光電探測器 | 光纖輸入 | 查看 |
| 400-1100nm空間光輸入硅光電探測器 | 空間光輸入 | 查看 |
| 1G帶寬以上的光電探測器 | 1G帶寬以上 | 查看 |
知識擴展

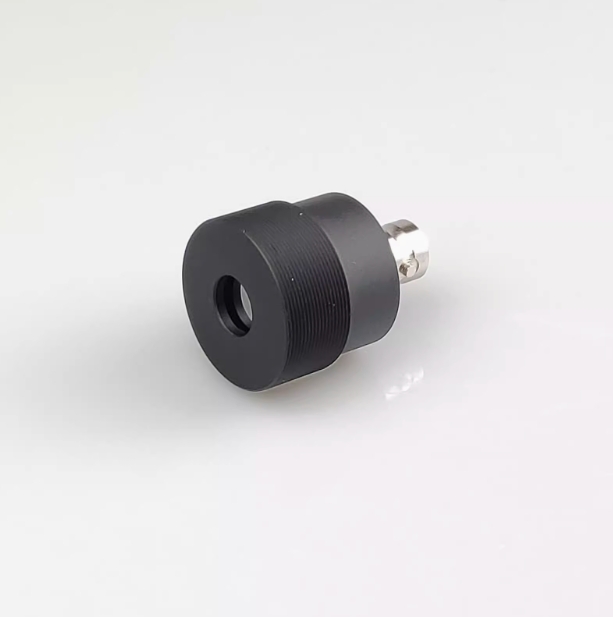

光電探測器V3結構升級，兼容Thorlabs的FC轉接盤
