DIY可擴展分布式光纖傳感光路模塊

產品概述：

該模塊內部包含了窄線寬激光器(<3k)，1x2光分路器，聲光調制器，EDFA摻鉺光纖放大器，VOA在線光衰減器，光環形器，2x2的光耦合器，BPD平衡光電探測器。但是接頭都留置于外面，用戶可以根據自己的光路需要自己連接組合光路。

關鍵詞： 自由集成模塊 DIY光纖傳感光路可擴展DAS模塊

產品型號：DIY-DAS-MODULE

技術支持：黃工 13427781756 (微信同號，可掃碼）

Email: huangqianyuan@glgyzn.com

由于產品的規格型號參數太多，所以頁面上沒有您要找的參數，并不代表我們沒有相應的產品；添加微信，直接問吧這樣更高效！

如何搭建光纖振動DVS/DAS系統? 光電探測器模塊如何選型？ mw, dbm功率計算器

產品介紹

適合用戶

1　分布式光纖傳感的科研客戶，前期需要成熟的DAS進行測試及使用，后期期望再對光路進行升級的客戶。
２　期望對自己的分布式光纖傳感系統做一些光路創新，比如說做成直接探測光路，相干探測光路，DAS或者BOTDA方向的廠商。

特性

高級程度的同時保留了開放性（集成了激光器，AOM，BPD，EDFA，以及必要的光器件）
光器件模塊的接口留置于模塊外部，方便擴展及器件復用。
本身是一個非常成熟穩定的DAS光模塊
集成在一個模塊中，方便攜帶，易于集成于機箱之中。

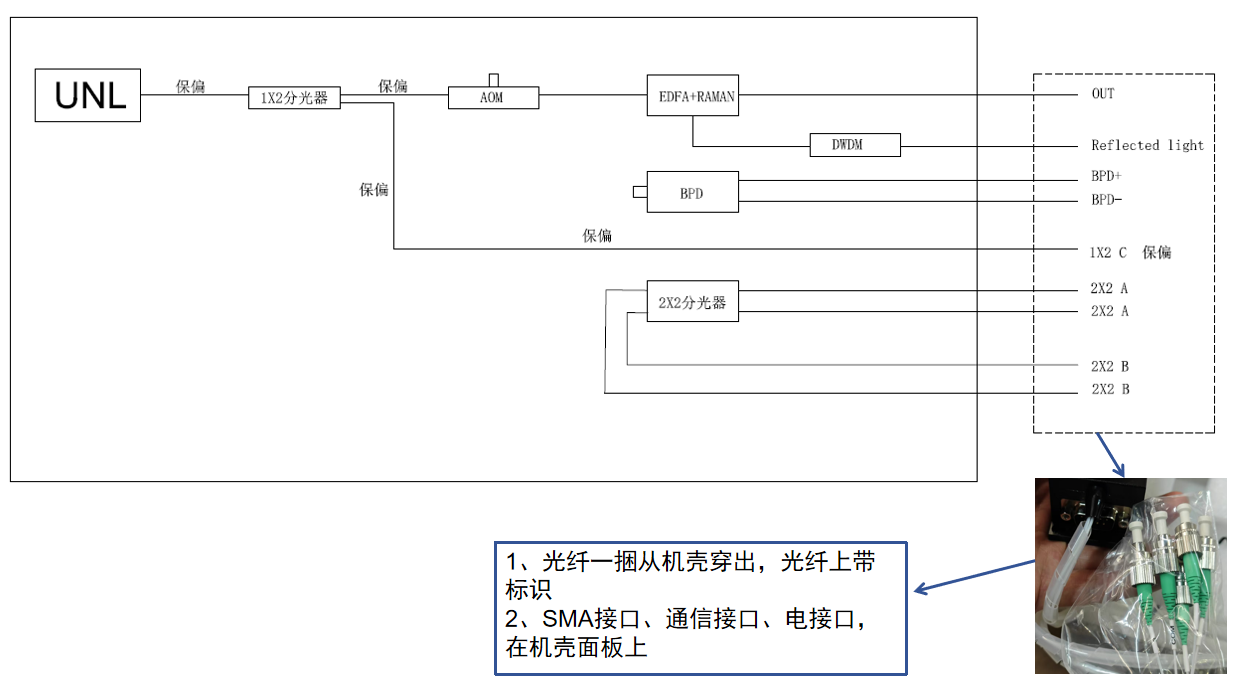

線路圖

器件參數

模塊參數	最小值	典型值	最大值	單位	備注
測量距離			60	km
脈沖寬度	50		500	ns
預熱時間		<10		Min
工作電壓	4.8		5.2	V
功率	3.5	9	15	W
工作溫度	-20		60	℃
存儲溫度	-30		70	℃
通信接口	RS-232
通信協議	Modbus-RTU
超窄線寬光源	最小值	典型值	最大值	單位	備注
工作波長	1530	1550	1570	nm
輸出功率		10	13	dBm
線寬		<3		kHz
相對強度噪聲		<120		dB/Hz
波長漂移		±1		pm
功率穩定度			±2%		全溫范圍
邊模抑制比	60			dB
脈沖EDFA	最小值	典型值	最大值	單位	備注
工作波長范圍		1550.12		nm
輸入峰值光功率		10		dBm
輸入平均光功率	-35	-30		dBm
輸出峰值光功率		23		dBm
輸出平均光功率			0	dBm
重復頻率			100	kHz
噪聲系數		5.5		dB
偏振相關增益			0.5	dB
偏振模色散			0.5	ps
聲光調制器	最小值	典型值	最大值	單位	備注
工作波長范圍	1520	1550	1580	nm
平均光功率			0.5	W
最大脈沖光功率			0.5	kW
插入損耗		2.5	3	dB
消光比	50			dB
上升/下降時間			30	ns
頻率		80		MHz
駐波比		1.2:1
輸入阻抗		50		Ω
射頻功率		2.5		W
頻移		80		MHz
拉曼放大器	最小值	典型值	最大值	單位	備注
激光器波長		1455		nm
輸出功率范圍		25	27	dBm
平衡探測器	最小值	典型值	最大值	單位	備注
帶寬		80		MHz
增益		80		kV/A
NEP			30	pW/Sqrt(Hz)

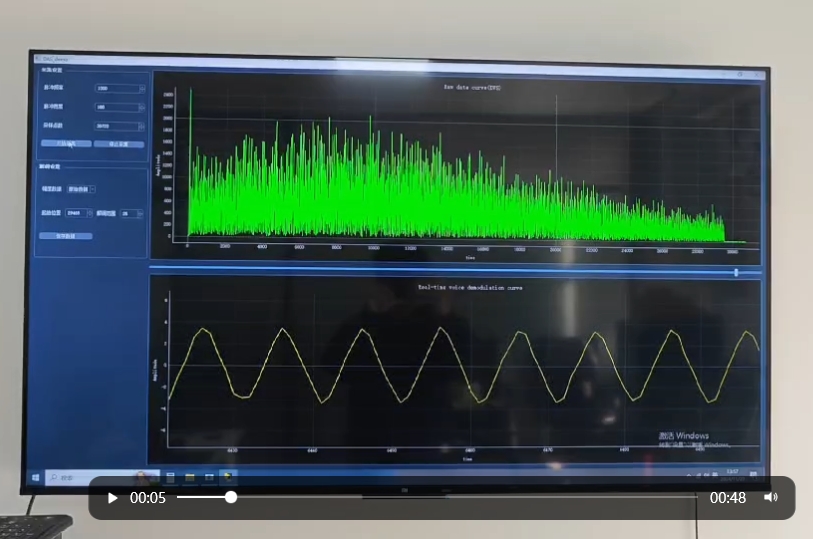

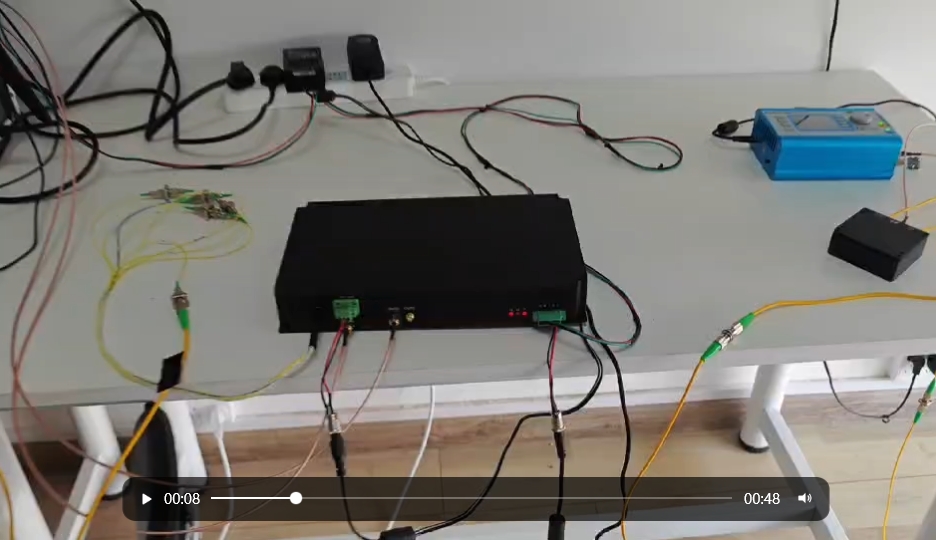

實測視頻截圖
６０ｋｍ
