分布式光纖振動DVS/DAS硬件一體機

產品概述：

DVS/DAS硬件一體機為分布式光纖振動傳感系統的硬件部分。除了鋪設現場的探測光纜外，所有硬件都已集成于一個3U機箱之中，用戶只需外購一根光纜；然后就可以專注于傳感系統的軟件開發工作。

關鍵詞： 分布式光纖振動 光纖傳感硬件一體機 DVS硬件一體機 DAS硬件一體機

產品型號：GY-AIO-DAS-40-250-1

技術支持：黃工 13427781756 (微信同號，可掃碼）

Email: huangqianyuan@glgyzn.com

由于產品的規格型號參數太多，所以頁面上沒有您要找的參數，并不代表我們沒有相應的產品；添加微信，直接問吧這樣更高效！

如何搭建光纖振動DVS/DAS系統? 光電探測器模塊如何選型？ mw, dbm功率計算器

產品介紹

概述：

DVS/DAS硬件一體機為分布式光纖振動傳感系統的硬件部分（只帶測試DEMO軟件，應用軟件需要用戶根據使用場景自行開發）；一體機采用3U機箱；機箱內部集成了DVS/DAS一體化模塊，聲光調制器驅動，電源模塊，工控機；系統工控機默認安裝有windows系統。機箱背部留有FC/APC傳感光纜接口，用于外接傳感光纜。

適用用戶：

主要關注軟件實現跟算法的客戶；
不想自己動手安裝電源，工控機以及設計機箱等；
要外出做實驗，不想帶著一堆散件，想直接帶一個機箱省事簡單。

硬件配置：

配置名稱	規格/型號
主板	MPG Z790I EDGE WIFI
CPU	intel i5 12400
內存	16GB-DDR4-3200
固態硬盤	500G-M.2
電源	500W FLEX-500G
采集卡	GY-DAS-250-DAQ
聲光調制器驅動	80M/200M
一體化模塊	DAS一體化模塊

外部接口

名稱	規格/型號
傳感光纜接口	FC/APC法蘭×1（或×2）
顯示器接口	HDMI端口×1、DisPlayPort1.4端口×1
USB接口	USB 3.2 Gen1端口×2、USB 2.0端口×4(支持EDD保護)
網絡接口	RJ-45LAN端口×1、板載WIFI×1
電源接口	AC220V
高清音頻接口	線路輸入/前揚聲器/麥克風

軟件預裝

名稱	規格/型號
操作系統	Windows 10 （默認，Linux可選）
測試DEMO軟件	DVS測試DEMO軟件或 DAS測試DEMO軟件

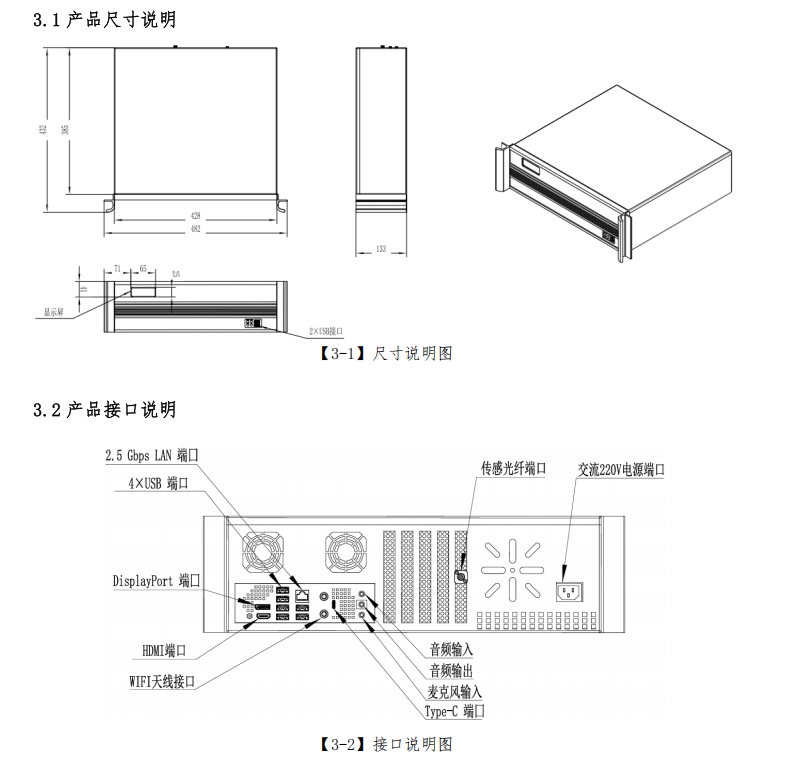

機箱尺寸

訂貨信息/型號：

GY-AIO-	型號	距離（KM）	采集卡(MSps)	通道數
GY-AIO-	DVS/DAS	20/40	100/250	1/2

例如DVS 40KM硬件一體機單通道得型號為：GY-AIO-DAS-40-250-1

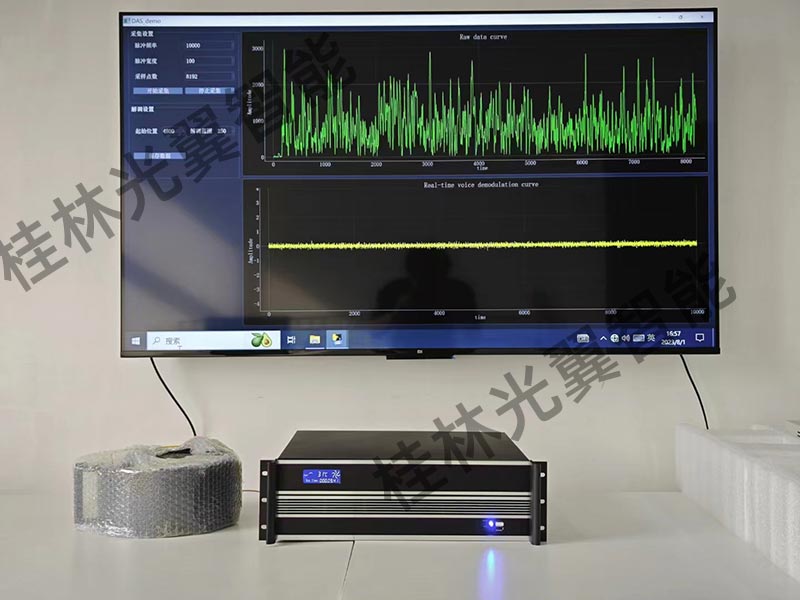

DAS一體機實拍圖

常見問題：

DVS/DAS硬件一體機中主要集成那些部件？
答：主要集成了光翼智能的DVS/DAS一體化模塊，AOM聲光調制器驅動，電源模塊，工控機。

購買硬件一體機跟我自己組裝一個機箱有什么區別嗎？
答：沒有本質區別，我們做硬件一體機的目的主要還是為了給客戶節省時間，讓客戶把精力放在軟件上。
DVS硬件一體機的工控機用什么配置？安裝什么操作系統。
答：工業級的工控機主板；CPU：i7, 內存：32G，硬盤：1T。硬件一體機默認安裝Windows 10操作系統。

硬件一體機帶軟件嗎？
答：硬件一體機上默認安裝有windows操作系統，同時會安裝好采集卡的驅動。桌面有一個分布式光纖振動傳感系統的簡單的演示DEMO（軟件)。

我還需要做什么才能讓分布式光纖振動系統工作？
答：您需要再接入一根傳感光纜，纖芯是G652D類型，然后把自己開發的分布式傳感系統的軟件運行在硬件一體機的windows系統上集成。

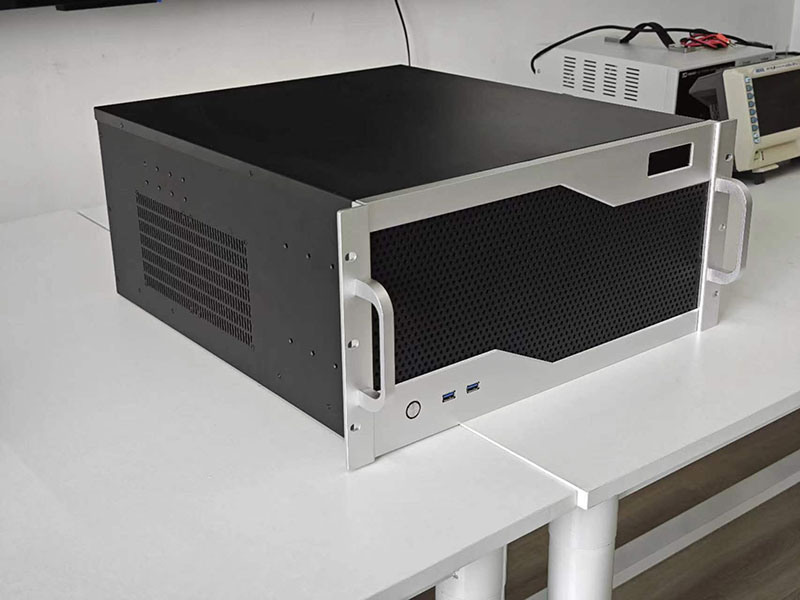

定制一體機出貨實拍圖

DAS方案對比

分布式光纖振動相關產品

DVS/DAS組件	備注	鏈接
分布式光纖振動DVS/DAS硬件一體機	常規硬件一體機	查看
增強型DAS一體機	增強型DAS一體機	查看
啁啾高性能DAS一體機	高性能DAS一體機	查看
分布式光纖DAS一體化模塊	DAS一體化模塊	查看
AOM聲光調制器	AOM	查看
BPD465C 平衡光電探測模塊	平衡探測器	查看
250M采樣DAS專用高速數據采集卡	采集卡	查看
1G高速DAS數據采集卡雙通道帶AWG掃頻源	采集卡	查看
