1550nm聲光調制器 10ns上升時間 200M移頻
產品概述：GY-AOM-1550-200-A是一款1550nm的光纖耦合聲光調制器，上升時間為10ns，理論可以調制出20ns的脈寬，可用于分布式光纖聲傳感系統進行脈沖調制。
產品型號：GY-AOM-1550-200-A
技術支持：黃工 13427781756 (微信同號，可掃碼）
Email: huangqianyuan@glgyzn.com
由于產品的規格型號參數太多，所以頁面上沒有您要找的參數，并不代表我們沒有相應的產品；添加微信，直接問吧這樣更高效！
產品介紹
描述
該聲光調制器（AOM）為單模光纖耦合的調制器，調制器的調制輸入信號為TTL，固定200M移頻，上升時間為10ns，可以調制出20ns的脈寬，可以用于高空間分辨率的DAS系統中用于脈沖光調制。
聲光調制器的供電電壓需要24V，光纖為SMF-28e的單模光纖。
規格參數
| 參數Parameter | Unit | Min | Max | Typical | Comments |
|---|---|---|---|---|---|
| 材料 Material | TeO2 | ||||
| 波長 Wavelength | nm | 1500 | 1600 | 1550 | |
| 承受光功率 Average optical power handling | W | 0.5 | |||
| 峰值光功率 Peak(pulse)optical power handling | kW | 0.5 | |||
| 聲速 Ultrasonic Velocity | m/s | 4200 | |||
| 插入損耗 Insertion Loss | dB | 5 | |||
| 偏振消光比 PER | dB | - | - | - | |
| 開光消光比 ER(1st order on/off) | dB | 60 | |||
| 回波損耗 Return Loss(RF ON) | dB | 40 | |||
| 上升/下降沿時間 Rise-time/Fall-time: | ns | 10 | (10%-90%) | ||
| 中心頻率 Frequency | MHz | 200 | |||
| 移頻頻率 Frequency Shift | MHz | +200 | 默認+200,可定做-200 | ||
| 驅動功率 Radio Frequency Power | W | 2.5 | |||
| 電壓駐波比 VSWR | 1.5:1 | ||||
| 輸入阻抗 Input Impedance | Ω | 50 | |||
| 射頻接頭 Device Interface | SMA | ||||
| 光纖類型 Fibre Type | SMF-28e | ||||
| 光纖長度 Fibre Length | m | 1 | |||
| 光纖接頭 Fibre Termination | FC/APC | ||||
| 工作溫度 Working temperature | ℃ | -20~60 | |||
| 儲存溫度 Storage Temperature | ℃ | -30~70 |

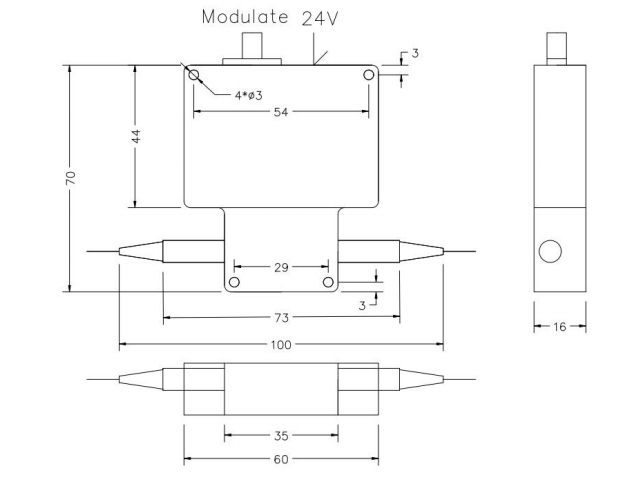

尺寸圖紙
