小信號摻鉺光纖放大器EDFA 前置放大 C波段

產品概述：

小信號EDFA摻鉺光纖放大器用于放大弱光信號，被廣泛應用于光纖傳感系統及光纖通信網絡系統中。

關鍵詞： 小信號EDFA 摻鉺光纖放大器EDFA EDFA

產品型號：EDFA-PA

規格書： 點擊下載

技術支持：黃工 13427781756 (微信同號，可掃碼）

Email: huangqianyuan@glgyzn.com

由于產品的規格型號參數太多，所以頁面上沒有您要找的參數，并不代表我們沒有相應的產品；添加微信，直接問吧這樣更高效！

如何搭建光纖振動DVS/DAS系統? 光電探測器模塊如何選型？ mw, dbm功率計算器

產品介紹

1. 概述

C波段（注1）摻鎮光纖小信號型放大器(簡稱PA放大器)是專用于-45dBm ~ -25 dBm范圍內的微弱光信號的放大器，小信號典型增益高達35~45 dB，同時具有較低的噪聲系數，通常用在光電探測器之前提高其對弱光信號的探測能力。

2. 特點

寬波長范圍
高增益系數
低噪聲

3. 應用

光纖通信
光纖傳感
光纖激光

4. 規格

參數	單位	EDFA-PA-35	EDFA-PA-45	備注
波長范圍	nm	1530-1565nm		C-band
輸入功率	dBm	-35--25	-45--25
小信號增益系數	dB	35@-35dBm 輸入	45@-45dBm 輸入	25@-25dBm 輸入
噪聲指數	dB	4.5
偏振相關增益	dB	<0.3
偏振模色散	ps	0.5
輸入/輸出端隔離度	dB	>35
光功率監控	-	輸出光功率監控
尾纖類型	-	SMF-28
尾纖接頭類型	-	FC/APC
工作模式	-	自動電流控制(ACC)

電氣和環境參數	模塊
控制方式	R5232串口通信
通信接口	DB9 Female
供電	5V DC <15W
尺寸	125(W)x150(D)x20(H)mm
工作溫度范圍	-5~+35°C
工作濕度范圍	0-70%

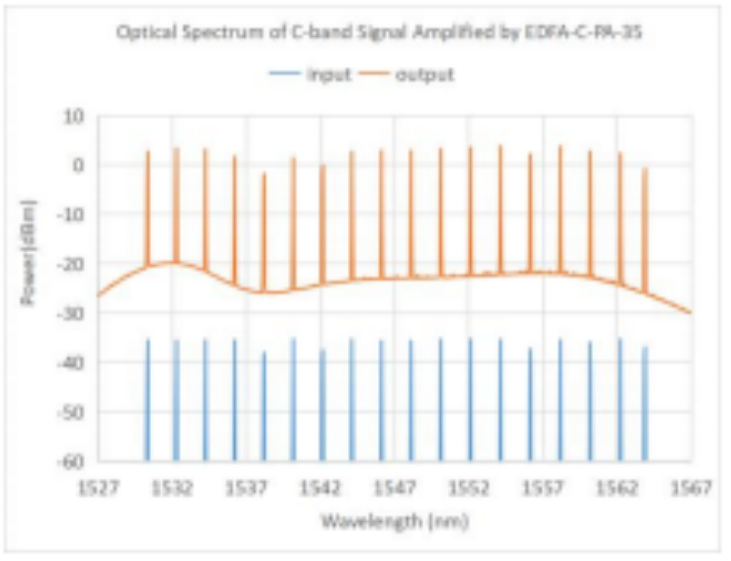

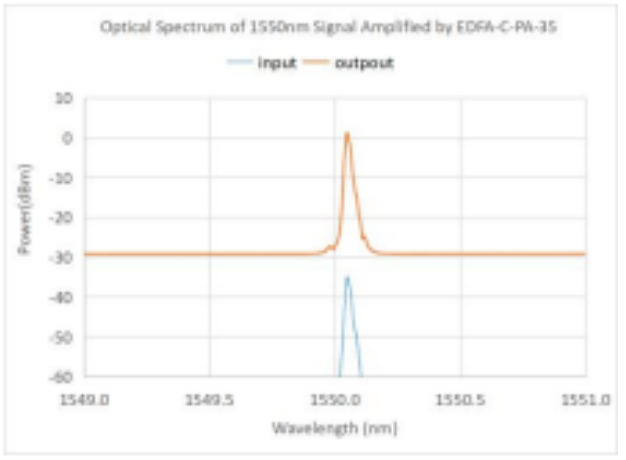

注1: 該EDFA產品是針對工作波長范國內單一波長信號輸入設計，不考慮多個波長同時輸入時的增益譜平擔性，如本頁圖，EDFA-PA-35型小信號放大器對C波段內的不同波長（圖中多個波長非同時輸入EDFA）輸入信號都可以實現高增益放大，單個波長輸入功率為-35dBm時,有效增益大于35dB，放大后的信號當景噪聲比大于30dB。
