DTS專用采集卡 分布式拉曼光纖測溫
產品概述：DTS-ETH-250M-2是一款分布式光纖測溫系統DTS專用數據采集卡，采用千兆網口進行數據傳輸，內置平均功能，具有極高的信噪比。每通道最大支持32768個點采集，平均次數最大可達65536次，250M采樣率，空間分辨率達0.4米。
產品型號：DTS-ETH-250M-2
技術支持：黃工 13427781756 (微信同號，可掃碼）
Email: huangqianyuan@glgyzn.com
由于產品的規格型號參數太多，所以頁面上沒有您要找的參數，并不代表我們沒有相應的產品；添加微信，直接問吧這樣更高效！
產品介紹
產品適用
- 批量研發生產DTS的企業廠商，最求性價比，擁有自己的DTS模塊但還需要選擇一款DTS采集卡的客戶。
- 科研客戶研發自己的DTS系統。
功能特點
- 250MSps采樣率
- 12bits雙通道同步實時采樣
- TTL觸發輸入采樣
- 千兆網口，UDP傳輸協議
- ±2V輸入電壓范圍
- 內置平均算法，平均次數最大可達65536
- 每通道最大支持32768個點
產品參數
| 參數 | DTS-ETH-250M-2 | |
|---|---|---|
| 輸入通道數 | 2 | |
| 采樣率 | 250M | |
| 觸發輸入采樣 | TTL 3.3-5V | |
| 輸入電壓范圍 | ±2.0V輸入范圍 | （可定制） |
| 輸入阻抗 | 50±1% | |
| 輸入耦合方式 | DC | Ω |
| 分辨率 | 12 | bits |
| 輸出接口 | 千兆網口，UDP協議 | |
| 供電 | 12V/1A | |
| 工作溫度 | -20~60 | ℃ |
| 存儲溫度 | -40~85 | ℃ |
| 機械尺寸 | 105mm(L) x 90mm(W) |

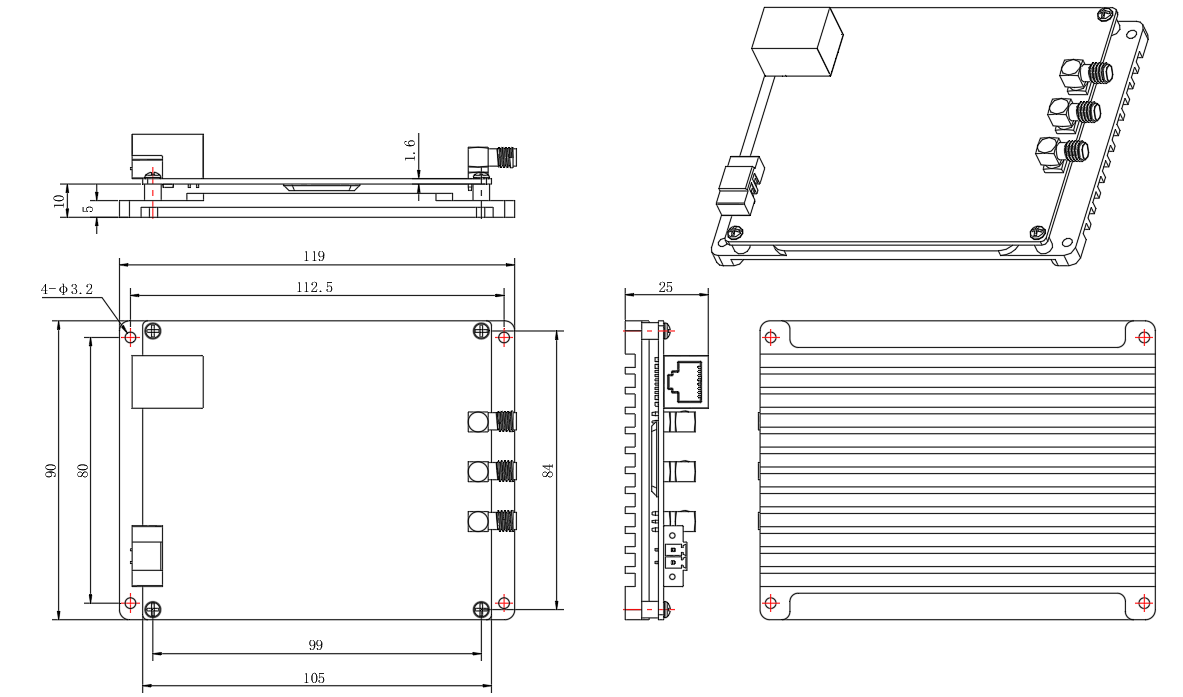

尺寸圖
訂購參數
不帶外殼 DTS-ETH-250M-2
帶外殼的 DTS-ETH-250M-2A
工作流程
采用UDP通信，采集卡IP為192.168.137.2，端口為8028，采用小端數據格式

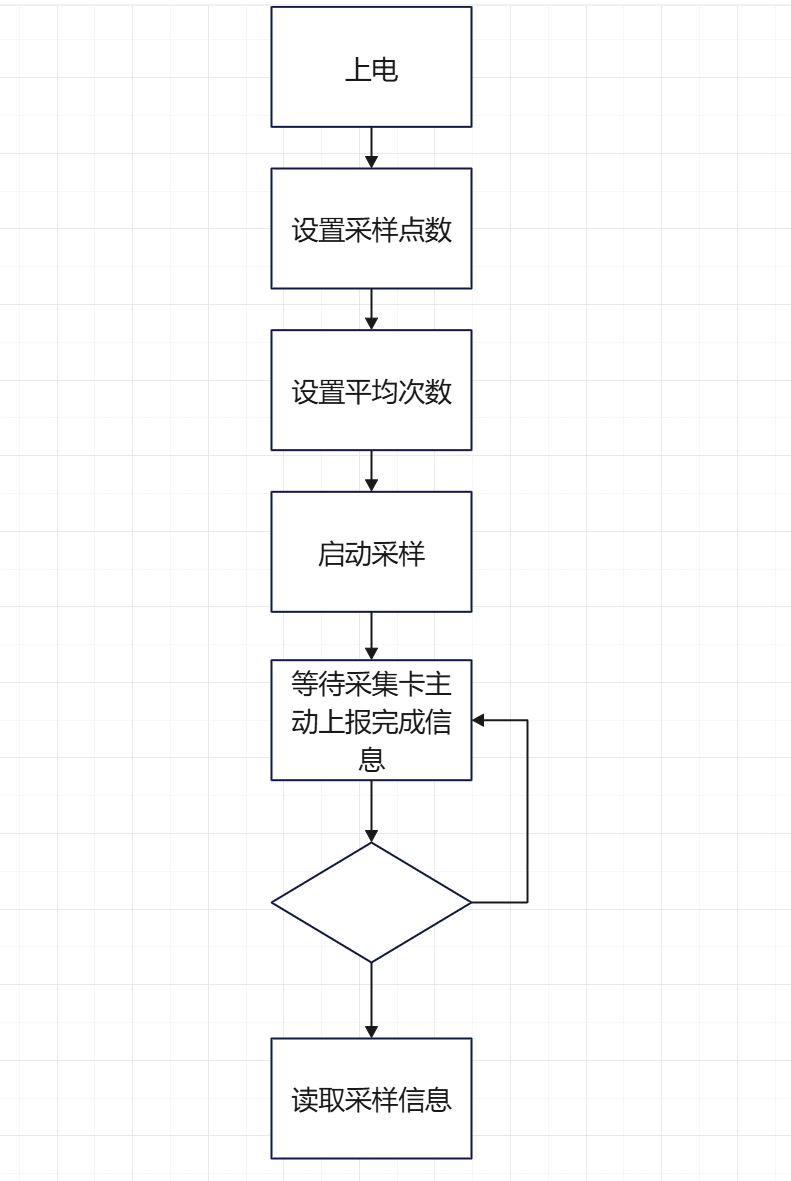

默認采樣點數為16384，平均次數為30000，工作流如下圖所示。
數據通信協議格式定義
| 序號 | 字段名稱 | 數據類型 | 字節數 | 備注 |
|---|---|---|---|---|
| 1 | 幀頭 | uint8_t | 4 | 固定為0x21 0x41 0x32 0x10，用于校驗數據幀起始位置 |
| 2 | 數據楨序號 | uint32_t | 4 | 用于表示數據楨的序號，采集卡應答時會使用相同的數據楨序號 |
| 3 | 應答IP地址 | uint8_t | 4 | 用于指定采集卡的應答數據發送至哪個IP地址，例如應答IP地址為192.168.137.2時，采集卡的應答數據會發送到IP地址為192.168.137.2的主機。 |
| 4 | 應答端口 | uint16_t | 2 | 用于指定采集卡的應答數據發送至哪個端口，例如應答IP地址為192.168.137.2，應答端口為20000時，采集卡的應答數據會發送至IP地址為192.168.137.2的主機的20000端口。 |
| 5 | 命令 | uint16_t | 2 | 目前支持的命令：0x0001：查詢采集卡版本號0x0002：設置采集卡采樣點數0x0003：查詢采集卡采樣點數0x0004：設置采集卡平均次數0x0009：查詢采集卡平均次數0x000A：?jiǎn)?dòng)采集卡開始采樣0x000B：查詢采集卡采樣狀態0x000C：強制采集卡停止采樣0x000D：讀取A通道數據0x000E：讀取B通道數據 |
| 6 | 有效載荷 | - | - | 由具體命令確定 |
應答命令格式：
| 序號 | 字段名稱 | 數據類型 | 字節數 | 備注 |
|---|---|---|---|---|
| 1 | 幀頭 | uint8_t | 4 | 固定為0x21 0x41 0x32 0x10，用于校驗數據幀起始位置 |
| 2 | 數據楨序號 | uint32_t | 4 | 數據楨的序號，采集卡應答時會使用與所應答的設置/查詢命令相同的數據楨序號 |
| 3 | 應答IP地址 | uint8_t | 4 | 與所應答的設置/查詢命令中同字段的內容保持一致 |
| 4 | 應答端口 | uint16_t | 2 | 與所應答的設置/查詢命令中同字段的內容保持一致 |
| 5 | 命令 | uint16_t | 2 | 與所應答的設置/查詢命令中的命令或上0x8000，例如原指令為0x0001，應答時指令為0x8001 |
| 6 | 有效載荷 | - | - | 由具體命令確定 |

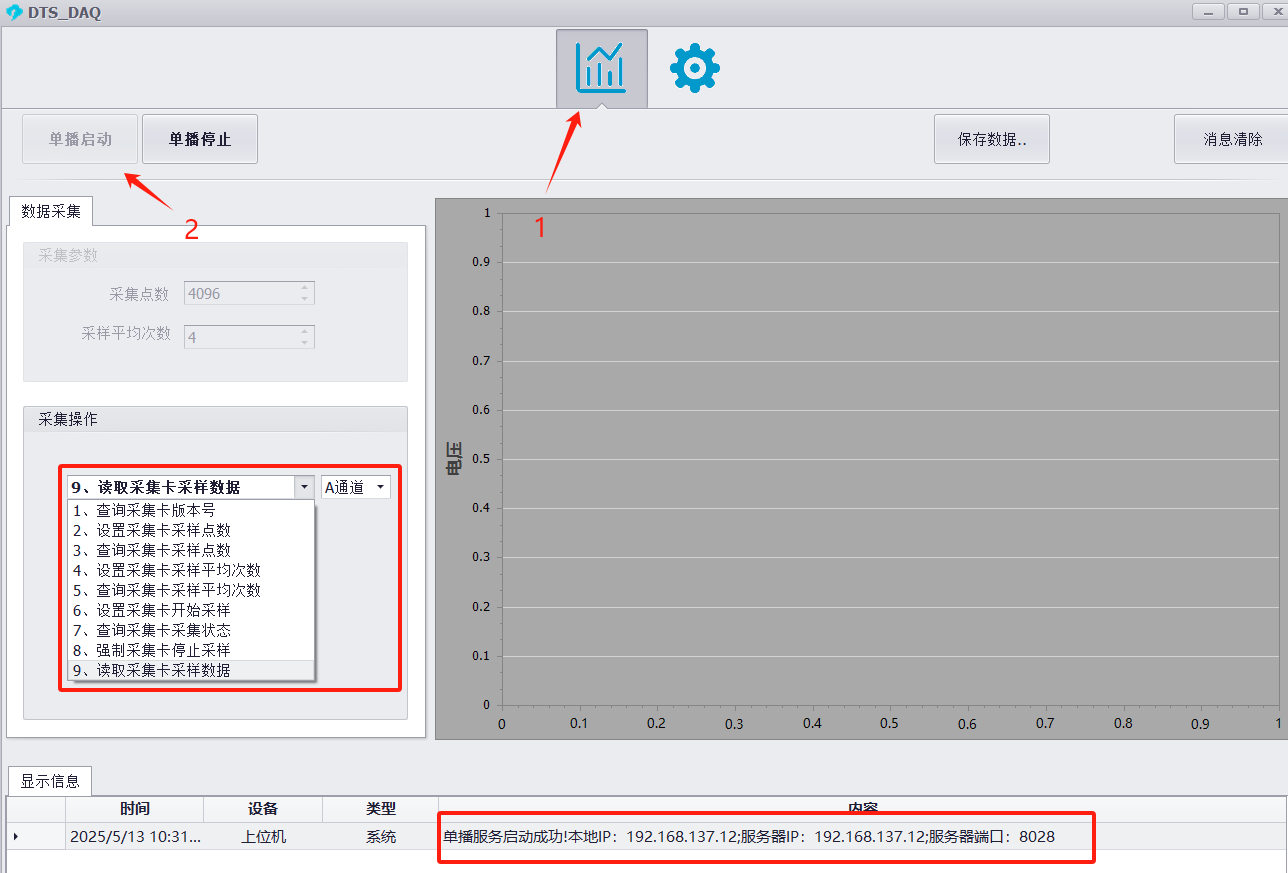

采集卡軟件截圖
采集卡應用在DTS解調效果截圖
DTS高點50度，低點0度 的解調曲線
