5.1上位機軟件調試

（1）運行上位機軟件“Dual-DVS.exe”；

（2）打開上位機軟件后進入如下界面，選擇模塊連接的對應串口，點擊“打開串口”；

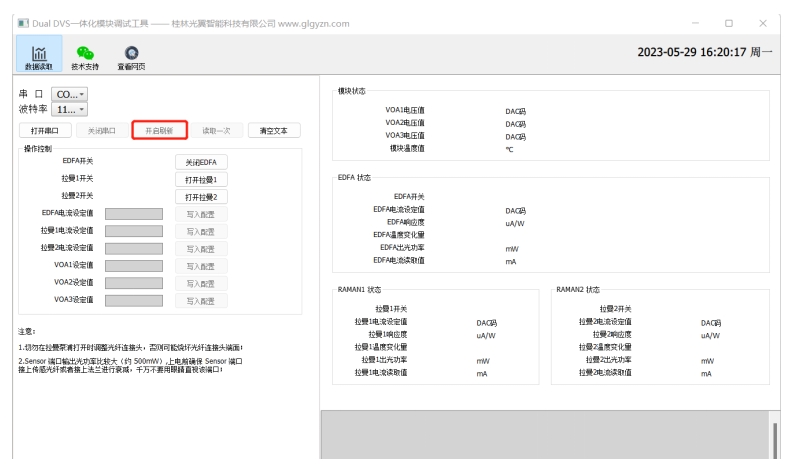

【圖5-1】串口開關

（3）點擊“開啟刷新”可以獲得模塊內部參數，如模塊溫度、脈沖EDFA狀態、拉曼放大器狀態等；

（4）通過“寫入配置”按鈕可以重新設定和調整模塊參數，根據連接光纖的長度和實際信號狀態對參數進行合理調整，并且可以通過“打開/關閉EDFA”、“打開/關閉拉曼1”控制模塊內部各激光器的輸出；

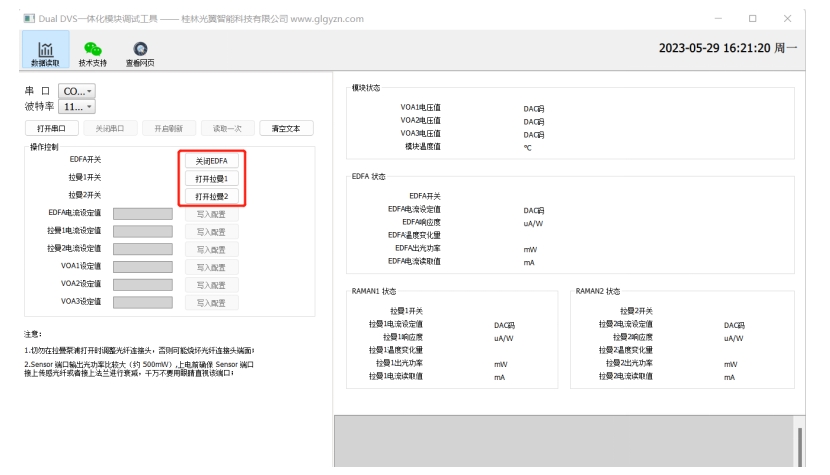

【圖5-3】EDFA、Raman開關

（5）參數設置表

【表5-1】建議設置參數表（以測試報告為準）

（6）軟件下載地址：http://m.mayalingdu.cn/das-module

注意事項：

u 參數設定范圍詳見參數設置表，請勿超范圍設置參數；

u 一體機不使用時，最好關閉拉曼泵浦輸出，避免大功率輸出對人體造成傷害或者損傷光纖連接頭；

u 通常只需根據光纖長度和信號狀態調整EDFA電流和拉曼電流，當光纖長度小于30km時不建議打開拉曼泵浦；

5.2 測試DEMO軟件調試

（1）確認一體機已連接外部傳感光纖；

（2）運行DEMO軟件“DAS_demo.exe”（打開軟件后，自動開始采集數據，并進行解調。
進行采樣設置或解調設置時，先點“停止采集”，參數設置完成后，“再點開始采集”）；

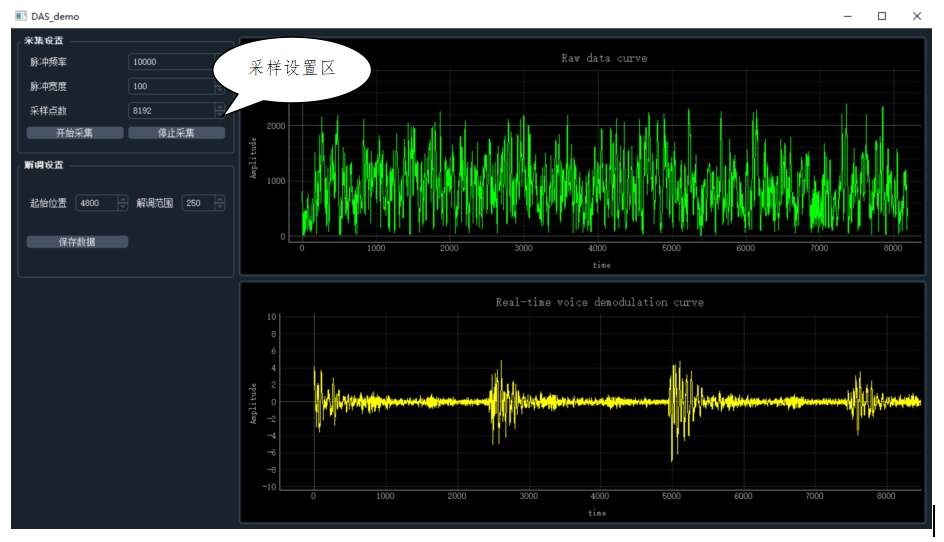

（3）采樣設置：用戶可根據實際情況，對照【表5-2】進行脈沖頻率設置、對照【表5-3】

進行脈沖寬度設置、對照【表5-4】進行采樣點數設置；

【圖5-4】采樣設置

【表5-2】脈沖頻率-光纖長度對照表

【表5-3】脈沖寬度-分辨率對照表

【表5-4】采樣點數-采樣范圍對照表

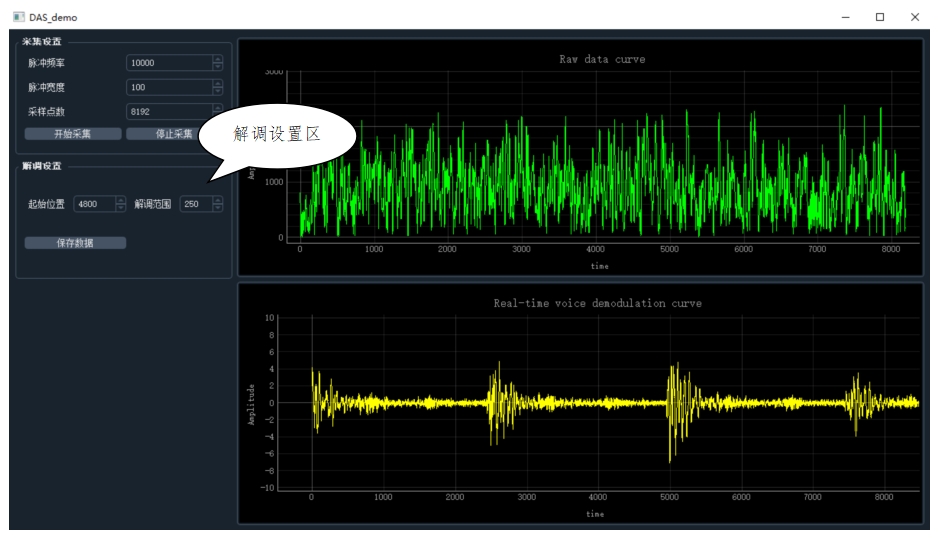

（4）解調設置：用戶請根據聲源位置，設置解調參數；

計算公式：起始位置=點數*0.4m，解調范圍=點數*0.4m；

例：聲源位置在2000m（5000點）處，可以將起始位置設置為1950m（4875點），解調范圍100m（250點），意為“軟件解調1950m～2050m光纖段聲源信號”。

【圖5-5】解調設置示意圖

（5）打開光纖處聲源，軟件解調聲音清晰，調試完成（注意：聲源和解調聲音距離過 近時會產生自激現像，請佩戴耳機）。

注意事項：

u 參數設定范圍詳見參數設置表，請勿超范圍設置參數；

u 一體機不使用時，最好關閉拉曼泵浦輸出，避免大功率輸出對人體造成傷害或者損傷光纖連接頭；

u 通常只需根據光纖長度和信號狀態調整EDFA電流和拉曼電流，當光纖長度小于30km時不建議打開拉曼泵浦；
