定制板卡式DVS模塊用于光纜監測系統

產品概述：

定制DVS板卡用于光纜監測系統，把分布式光纖振動DVS系統的光路硬件和DVS采集卡進行集成，根據機箱尺寸定制設計DVS模塊尺寸。

關鍵詞： DVS板卡 DVS模塊 DVS采集卡定制DVS模塊

產品型號：GY-DVS-BD-60-2

技術支持：黃工 13427781756 (微信同號，可掃碼）

Email: huangqianyuan@glgyzn.com

由于產品的規格型號參數太多，所以頁面上沒有您要找的參數，并不代表我們沒有相應的產品；添加微信，直接問吧這樣更高效！

如何搭建光纖振動DVS/DAS系統? 光電探測器模塊如何選型？ mw, dbm功率計算器

產品介紹

概述

定制DVS模塊適用于對機箱尺寸有特殊要求的客戶，我們可以根據客戶提供的機箱尺寸設計DVS模塊。把分布式光纖振動DVS系統的光路硬件和DVS采集卡進行集成，通過千兆以太網對外輸出信號。模塊尺寸小，適合用于光纖監測系統設備，光纜尋線儀等定制化設備。

特性

定制化需求，根據客戶的機箱尺寸進行定制化設計。
高集成度（UNL，AOM，EDFA，BPD，采集卡）
振動數據信息千兆網口輸出

應用

光纜監測設備
φ-OTDR 系統
DVS分布式振動監測
光纜尋線儀，便攜式設備

性能參數

表2-1 性能參數表

DVS-A集成模塊	最小值	典型值	最大值	單位	備注
功率	17	18	23	W
工作電壓		24		V	DC
工作溫度	-20		60	℃
存儲溫度	-30		70	℃
模塊參數	最小值	典型值	最大值	單位	備注
測量距離			40	km
脈沖寬度	50		500	ns
預熱時間		<10		Min
工作電壓	4.8		5.2	V	DC
功率	3.5	9	15	W
工作溫度	-20		60	℃
存儲溫度	-30		70	℃
通信接口	RS-232
通信協議	Modbus-RTU
超窄線寬光源	最小值	典型值	最大值	單位	備注
工作波長	1530	1550	1570	nm
輸出功率		10	13	dBm
線寬		<3		kHz
相對強度噪聲		<120		dB/Hz
波長漂移		±1		pm
功率穩定度			±2%		全溫范圍
邊模抑制比	60			dB
脈沖EDFA	最小值	典型值	最大值	單位	備注
工作波長范圍		1550.12		nm
輸入峰值光功率		10		dBm
輸入平均光功率	-35	-30		dBm
輸出峰值光功率		23		dBm
輸出平均光功率			0	dBm
重復頻率			100	kHz
噪聲系數		5.5		dB
偏振相關增益			0.5	dB
偏振模色散			0.5	ps
聲光調制器	最小值	典型值	最大值	單位	備注
工作波長范圍	1520	1550	1580	nm
平均光功率			0.5	W
最大脈沖光功率			0.5	kW
插入損耗		2.5	3	dB
消光比	50			dB
上升/下降時間			30	ns
頻率		80		MHz
駐波比		1.2:1
輸入阻抗		50		Ω
射頻功率		2.5		W
頻移		80		MHz
平衡探測器	最小值	典型值	最大值	單位	備注
帶寬		80		MHz
增益		80		kV/A
NEP			30	pW/Sqrt(Hz)
數據采集卡	最小值	典型值	最大值	單位	備注
采樣率		100		MSps
位數		12		bits
模擬帶寬			50	MHz
輸入阻抗		50		Ω
偏壓電壓	-1		1	V	可設置
SFDR		88		dBc
通道數		1	2
輸出接口	RJ45，千兆以太網
IP地址	192.168.137.2
端口	6002
傳輸協議	UDP
光纖傳感解調算法	支持

定制實例

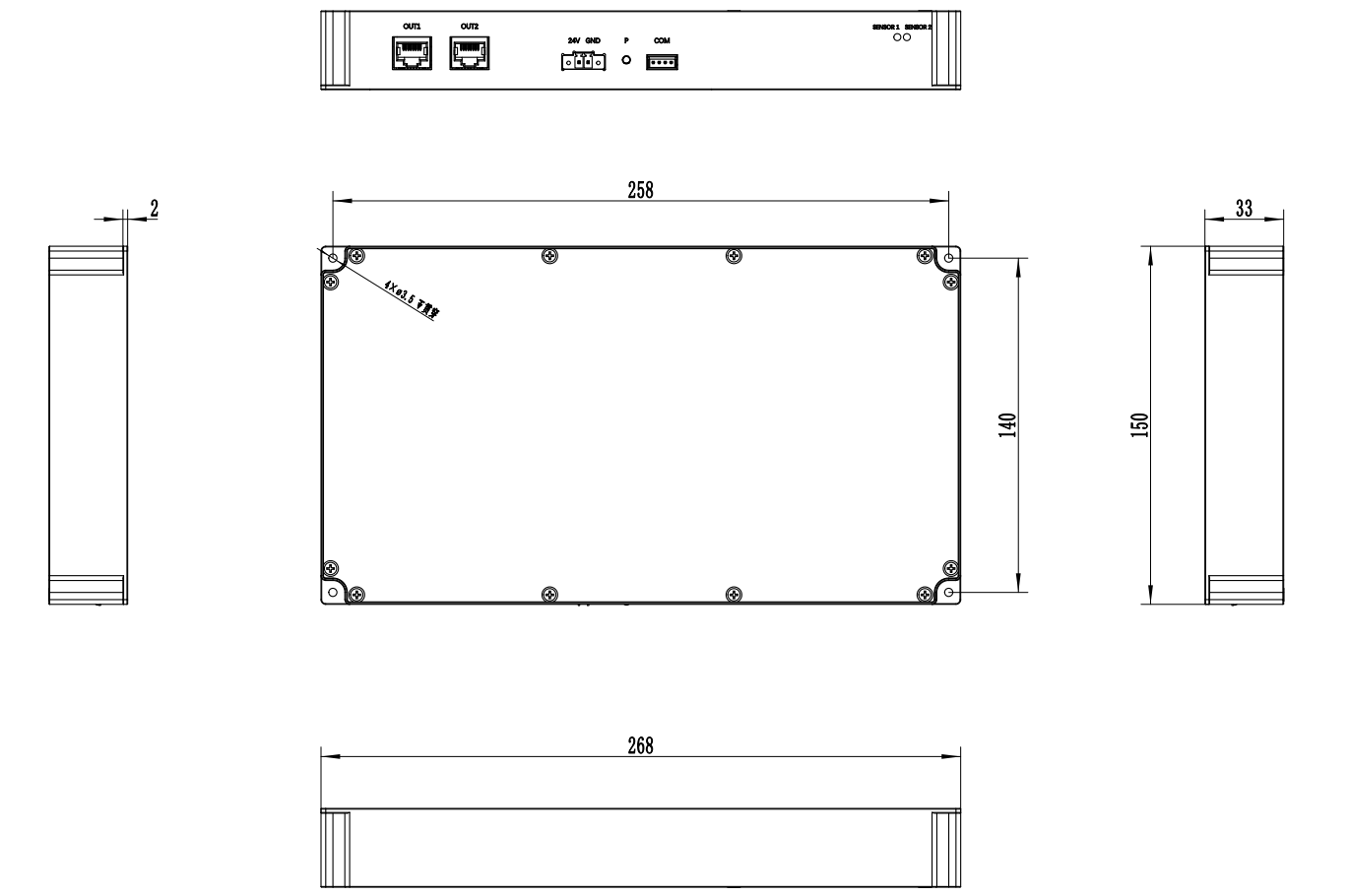

機械尺寸圖

以下為集成模塊的尺寸圖，模塊整體尺寸為 190*150*33mm，不含連接器及光纖，為了確保模塊的散熱性能，在安裝該模塊時，應該確保有良好的通風環境。光纖法蘭及同軸接頭，在不使用的時候請使用相應的保護帽將其保護起來，以免弄臟接頭。

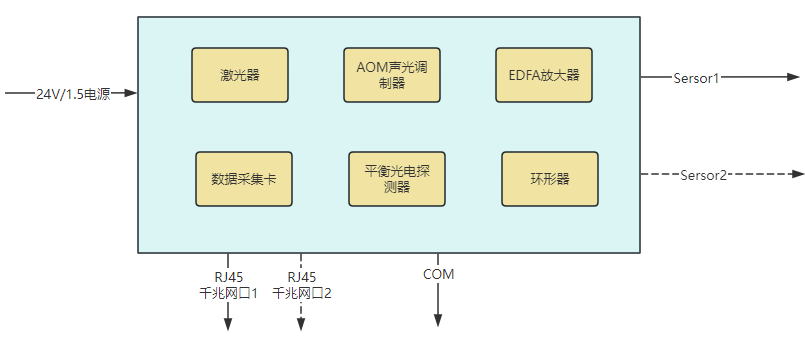

原理框圖

接口定義

DVS-A集成模塊接口定義如下表。

接口類型	絲印	說明
綠色插拔端子	24V	直流電源+24V供電
綠色插拔端子	GND	直流電源GND
白色插拔端子	COM	串口，TTL電平，與電腦通信用于調整參數
光纖接口	Sensor1	接傳感光纖1，默認FC/APC接頭，單通道產品使用此接口
光纖接口	Sensor2	接傳感光纖2，默認FC/APC接頭
網絡接口	OUT1	模塊通道1網絡輸出信號，單通道產品使用此接口
網絡接口	OUT2	模塊通道2輸出信號

接口協議請咨詢黃工。

訂貨信息

產品類別	探測距離	通道數
GY-DVS：定制化DVS模塊+采集卡	40：40km	1:1通道
	60：60km	2:2通道

例如：探測距離為40km，1通道的DVS模塊，具體型號為：GY-DVS-BD-40-1

其他案例

分布式光纖振動相關產品

DVS/DAS組件	備注	鏈接
分布式光纖振動DVS/DAS硬件一體機	常規硬件一體機	查看
增強型DAS一體機	增強型DAS一體機	查看
啁啾高性能DAS一體機	高性能DAS一體機	查看
分布式光纖DAS一體化模塊	DAS一體化模塊	查看
AOM聲光調制器	AOM	查看
BPD465C 平衡光電探測模塊	平衡探測器	查看
250M采樣DAS專用高速數據采集卡	采集卡	查看
1G高速DAS數據采集卡雙通道帶AWG掃頻源	采集卡	查看

知識擴展

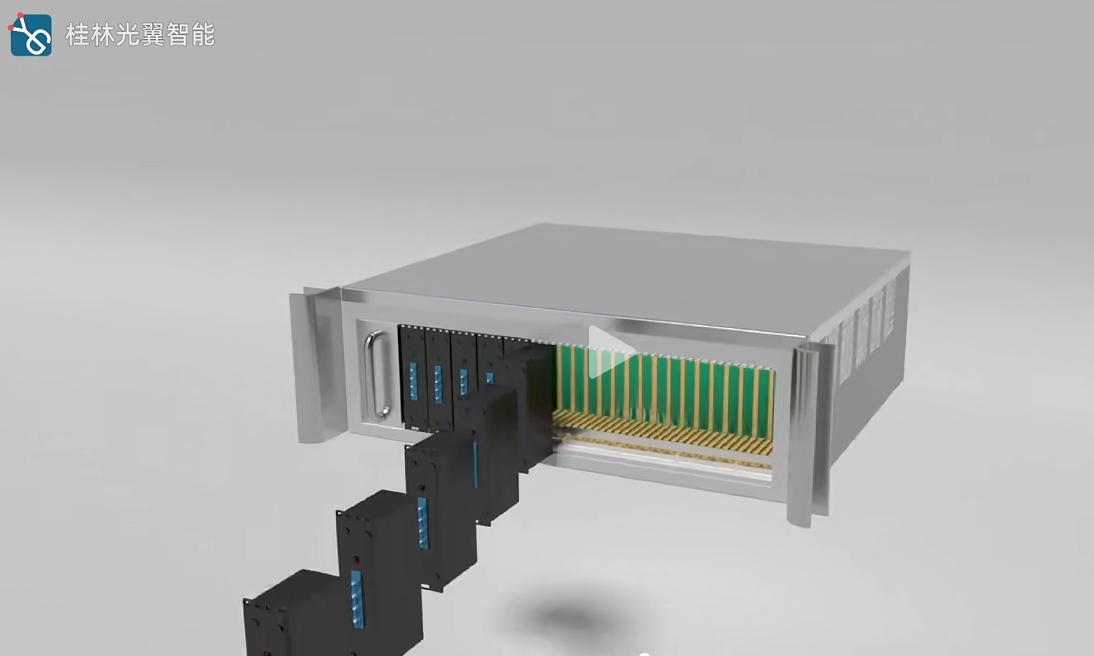

【視頻】高性能啁啾型DAS一體機發布空間分辨率2米
