190-1100nm 可調增益光電探測器
產品概述：PDAPCB10是一款低噪聲、帶集成放大器的可調增益硅光電探測器，適用于自由空間光學系統。該裝置包括光電二極管、跨阻放大器、驅動級放大器、射頻連接器等。電路板具有4個3.2mm通孔，間距為30mm，可以兼容籠式系統或安裝在自定義的外殼和設備中。
產品介紹
1. 概述
PDAPCB10是一款低噪聲、帶集成放大器的可調增益硅光電探測器，適用于自由空間光學系統。該裝置包括光電二極管、跨阻放大器、驅動級放大器、射頻連接器等。電路板具有4個3.2mm通孔，間距為30mm，可以兼容籠式系統或安裝在自定義的外殼和設備中。
2. 特點
- 低噪聲，可調增益
- 小體積，OEM應用
- 通過電路板排針引腳和MMCX母接頭輸出
3. 應用
- 光學儀器儀表
- 科研實驗
4. 規格
| 典型值 | |
|---|---|
| 材料 | Si |
| 波長范圍 | 190-1100nm |
| 光敏區域尺寸 | 2.4x2.4mm |
| 響應度 | 0.5A/W @940nm |
| 最大輸出幅度a | 10V |
| 工作電壓 | ±12V |
| 工作電流 | 100mA |
| 輸出阻抗 | 50Ω |
| 輸出耦合方式 | DC |
| 輸出接頭 | MMXC母頭 |
| 工作溫度 | -20~65℃ |
| 存儲溫度 | -40~85℃ |
| 0db檔位 | 10db檔位 | ||
|---|---|---|---|
| 增益a | 0.9x103V/W | 增益a | 2.90x103V/W |
| 帶寬b | DC-11MHz | 帶寬b | DC-1.3MHz |
| 噪聲電壓b | 2mV | 噪聲電壓b | 2mV |
| 噪聲等效功率 | 70.1pW/√Hz | 噪聲等效功率 | 28.1pW/√Hz |
| 輸出偏置電壓a | 5mV | 輸出偏置電壓a | 5mV |
| 上升時間 | 32ns | 上升時間 | 270ns |
| 20db檔位 | 30db檔位 | ||
|---|---|---|---|
| 增益a | 0.9x104V/W | 增益a | 2.9x104V/W |
| 帶寬b | DC-1.4MHz | 帶寬b | DC-430kHz |
| 噪聲電壓b | 2mv | 噪聲電壓b | 2mv |
| 噪聲等效功率 | 9.1pW/√Hz | 噪聲等效功率 | 6.3pW/√Hz |
| 輸出偏置電壓a | 5mV | 輸出偏置電壓a | 5mV |
| 上升時間 | 250ns | 上升時間 | 800ns |
| 40db檔位 | 50db檔位 | ||
| 增益a | 0.9x105V/W | 增益a | 2.9x105V/W |
| 帶寬b | DC-110kHz | 帶寬b | DC-40kHz |
| 噪聲電壓b | 2mV | 噪聲電壓b | 3mV |
| 噪聲等效功率 | 4.1pW/√Hz | 噪聲等效功率 | 2.8pW/√Hz |
| 輸出偏置電壓a | 5mV | 輸出偏置電壓a | 5mV |
| 上升時間 | 3.2us | 上升時間 | 8.7us |
| 60db檔位 | 70db檔位 | ||
| 增益a | 0.9x106V/W | 增益a | 2.9x106V/W |
| 帶寬b | DC-11kHz | 帶寬b | DC-4kHz |
| 噪聲電壓b | 4mV | 噪聲電壓b | 5mV |
| 噪聲等效功率 | 2.2pW/√Hz | 噪聲等效功率 | 1.9pW/√Hz |
| 輸出偏置電壓a | 5mV | 輸出偏置電壓a | 5mV |
| 上升時間 | 32us | 上升時間 | 87us |
備注：
a 對于高阻負載
b 對于50Ω負載
5. 設置
1.板載接頭(P1)的引腳排列表如下所示：
P1 引腳定義
| 1 | +V | 2 | GND |
|---|---|---|---|
| 3 | -V | 4 | A0 |
| 5 | A1 | 6 | A2 |
| 7 | GND | 8 | OUTPUT |
| 注意：±V是指電源正/負電壓。A0-A2 是指用于增益調整的三個數字引腳。A0-A2一般通過外部電平控制，高電平為1接到3.3V，低電平為0接到GND。 | |||

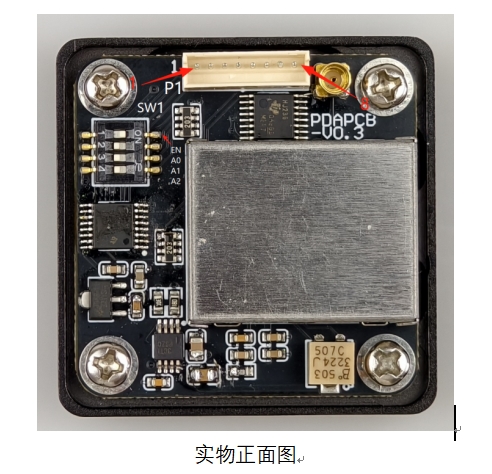

2.增益可以通過實物圖所示的 P1 接頭或使用DIP 開關SW1進行調整。每個開關在左邊位置時為“Off”/0，在右邊位置時為“On”/1。當DIP開關引腳EN置為1時，增益調節通過DIP開關其余三個引腳A0、A1、A2調節。當DIP開關引腳EN置為0時，增益調節通過板載接頭(P1)三個引腳A0、A1、A2調節。
增益調節表
| A2 | A1 | A0 | GAIN |
|---|---|---|---|
| 0 | 0 | 0 | 0db |
| 0 | 0 | 1 | 10db |
| 0 | 1 | 0 | 20db |
| 0 | 1 | 1 | 30db |
| 1 | 0 | 0 | 40db |
| 1 | 0 | 1 | 50db |
| 1 | 1 | 0 | 60db |
| 1 | 1 | 1 | 70db |
下表描述了開關各個數字的功能：
| 開關數字 | 定義 |
|---|---|
| 1 | EN |
| 2 | A0 |
| 3 | A1 |
| 4 | A2 |
6. 響應曲線
備注：響應曲線為典型值，僅供參考。

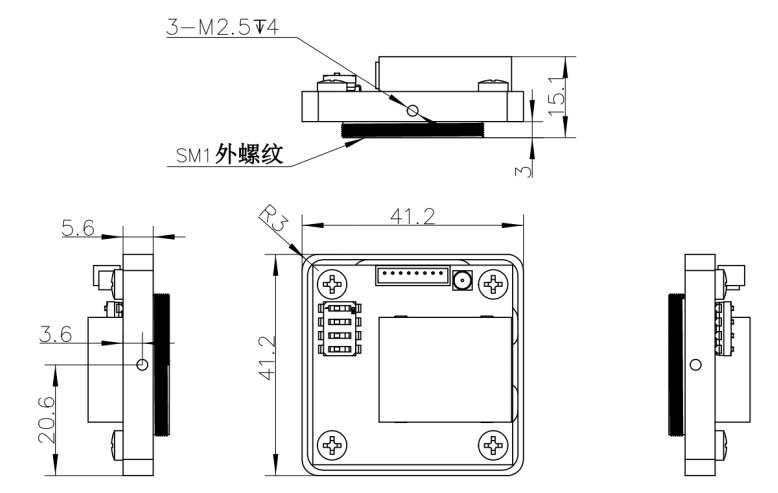

7. 機械尺寸
8. 發貨清單
| 序號 | 物資名稱 | 數量 | 單位 | 備注 |
|---|---|---|---|---|
| 1 | 光電探測器 | 1 | 個 | |
| 2 | 端子線 8P | 1 | 根 | 200mm長 |
| 3 | MMXC轉BNC射頻線 | 1 | 根 |
