光纜故障尋線儀-定位光纜故障點
系統簡介
光纜故障尋線儀又名光纜故障定位儀，光纜普查儀，儀器的實現原理是通過分布式光纖振動DVS和OTDR進行光纜鏈路故障點的定位和查找。
OTDR用于測量光纖鏈路的質量，可以檢測到光纖鏈路衰減，接頭位置。 DVS能夠?qū)φ駝?dòng)進行感知，通過光纜振動快速檢測到故障點位置。
【視頻】

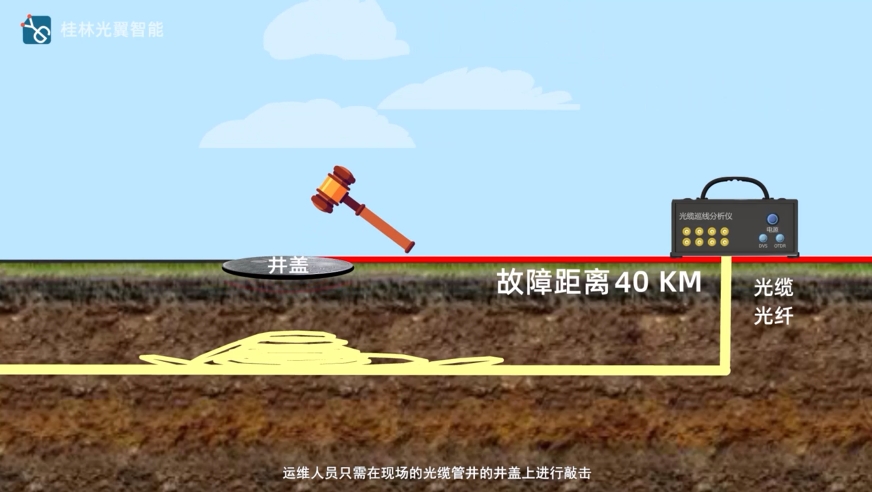

光纜故障巡線儀基本原理
[產品動態] 2024-09-20 00:38:15

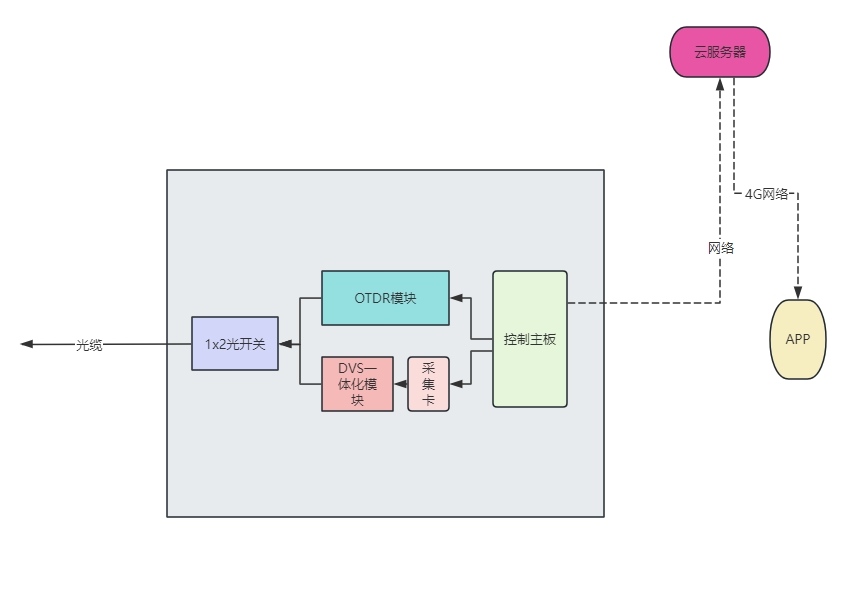

光纜故障尋線儀也叫光纜尋線儀，設備的實現原理是通過集成OTDR光時域反射計和DVS光纖振動系統，使得設備能夠同時測量光纖鏈路的光衰及鏈路質量，確定光纜損壞的具體故障點位置。
核心模塊產品
| 模塊實拍圖 | 產品名稱 | 型號及描述 |
|---|---|---|
 |

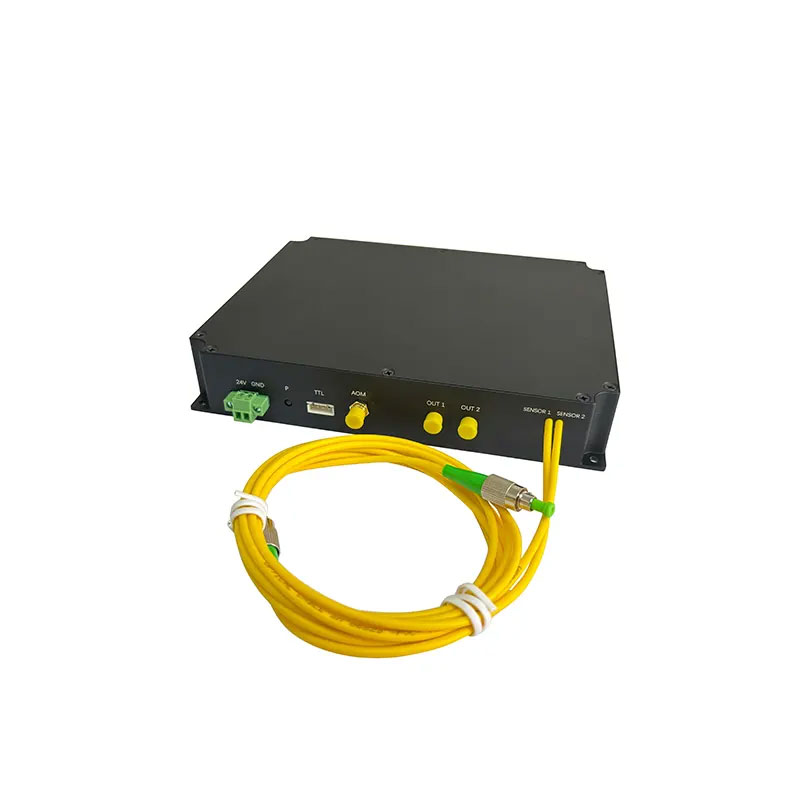

DVS一體化模塊 | 距離：20km/40km, 通道數：1; DVS一體化模塊集成了3K窄線寬光纖激光器，AOM聲光調節器，脈沖EDFA，光環形器 |
 |

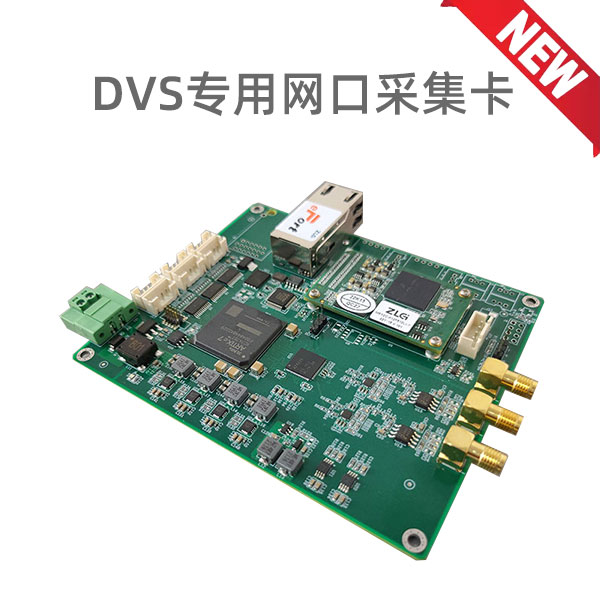

便攜式DVS專用的小尺寸數據采集卡 | 100MSps采樣率，12bits，DVS專用采集卡，內置差分算法，千兆網口 |
 |
OTDR模塊 | 小尺寸OTDR模塊，動態范圍36db |
 |
光開關 | 光開關切換光路 |
技術支持：黃工 13427781756 (微信同號，可掃碼）
WhatsApp：+8613427781756
Email: huangqianyuan@glgyzn.com
由于產品的規格型號參數太多，所以頁面上沒有您要找的參數，并不代表我們沒有相應的產品；添加微信，直接問吧這樣更高效！
