如何自研一套DTS系統
DTS系統模塊準備
分布式光纖拉曼DTS測溫系統需要的組件有以下4部分，分別是高功率的納秒脈沖激光器，WDM波分復用器，雙路APD光電轉化模塊，DTS專用數據采集卡。

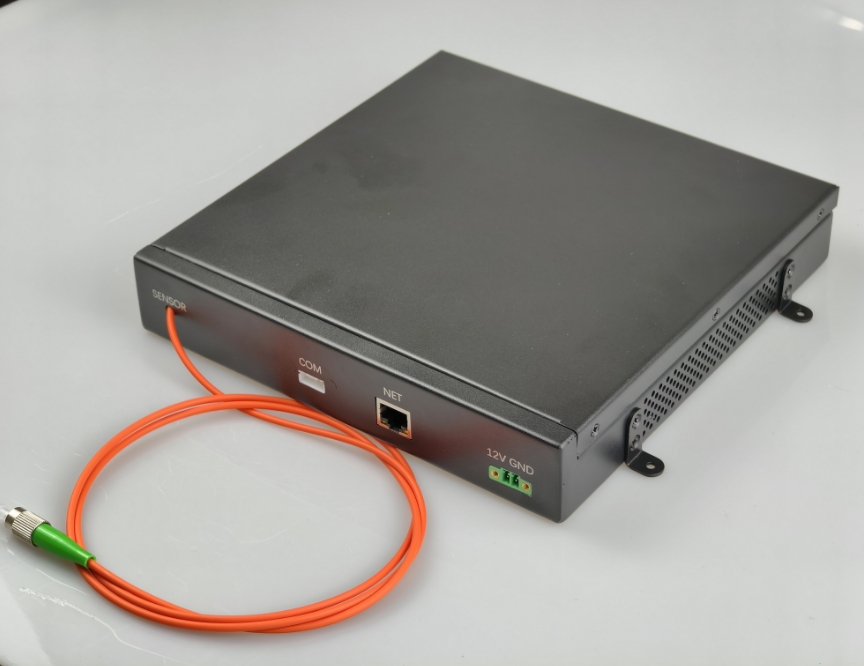

簡化接線，采用集成好的DTS模塊
您也可以選擇我們把以上模塊組合在一起的集成模塊，這樣可以有效的減少您的接線工作及節省空間占用，更方便您集成。
參數設置
DTS系統常用的典型值為：激光器脈沖設置為10k，10ns脈寬；然后采集卡采樣點數根據光纜長度進行設置，0.4米一個點，采樣設置的點數*0.4米>實際感溫光纜即可；平均次數設置為30000次。
數據讀取

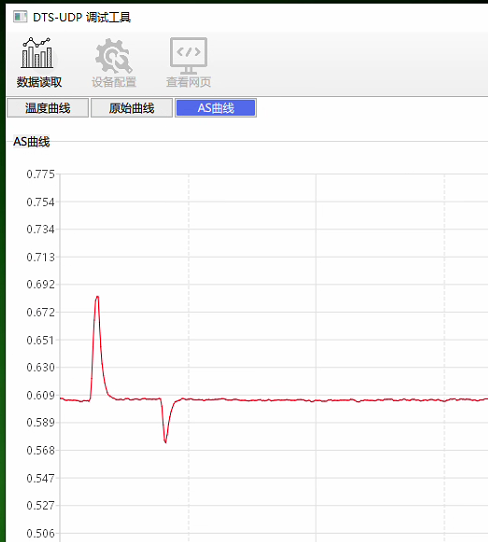

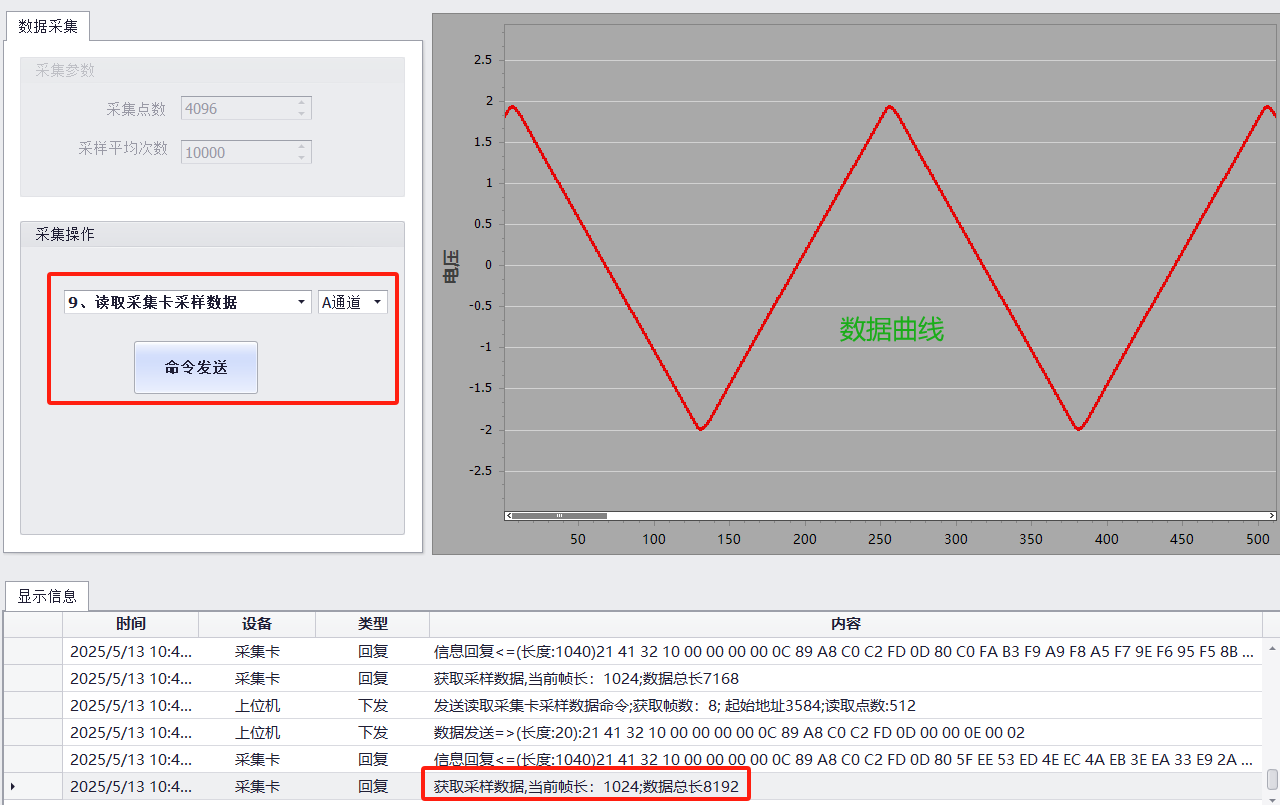

數據讀取需要您準備一個工控機（電腦），然后準備一根網線連接采集卡的網口和電腦的網口，然后修改電腦的IP地址跟采集卡為同一個網段；采集卡采用UDP通信，IP為192.168.137.2，端口為8028，采用小端數據格式，所以我們的電腦IP地址可以設置為192.168.137.3。打開采集卡的數據采集軟件，即可采集到DTS的2路信號。
您也可以通過使用自己的編程語言或環境（C++, Python, Qt, Labview, C#等）編寫采集卡的讀寫程序，實現自己的DTS上位機軟件。以及為后續的溫度解調做準備。
如何解調出溫度
一種常見的解調算法如下：
- 根據以上數據讀取步驟，獲取Anti-Stokes與Stokes光信號值：從采集卡解析出Anti-Stokes與Stokes的值
- 對Anti-Stokes與Stokes的曲線進行降噪處理
- 對Anti-Stokes與Stokes降噪后曲線取比值，獲取比值的衰減曲線
- 對衰減曲線進行補償，補償后的曲線跟溫度基本是一個線性關系
- 對光纜進行溫度標定：例如0度時候的比值，20度的比值，50度的比值等，【這里可以進一步用參考光纖和溫度傳感器自動獲取比值和溫度】。
- 根據比值曲線和標定數據集，繪制溫度曲線。
DTS應用軟件開發
DTS應用軟件基本功能是防區劃分及溫度告警功能，可以邏輯的對整條光纜進行防區劃分，比如0-50米為防區一，50-200米為防區二等，然后可以設置每個方案的告警規則，例如溫度超過定義閥值告警(比如設置閥值為45度，當超過45度時需要告警等）
綜上
這里介紹了一種高性價比的DTS系統實現方案，通過采購高性價比的DTS硬件模塊進行搭建，自己精力專注在軟件數據解調及應用軟件上
